工業用接近開關DZ13/09-T2.1.2 AC220V 返回列表頁

工業用接近開關DZ13/09-T2.1.2 AC220V選用注意事項在一般的工業生產場所，通常都選用渦流式接近開關和電容式接近開關。因?yàn)檫@兩種接近開關對環境的要求條件較低。當被測對象是導電物體或可以固定在一塊金屬物上的物體時，一般都選用渦流式接近開關，因?yàn)樗捻憫?yīng)頻率高、抗環境干擾性能好、應用范圍廣、價格較低。若所測對象是非金屬（或金屬）、液位高度、粉狀物高度、塑料、煙草等。則應選用電容式接近開關。這種開關的響應頻率低，但穩定性好。接近開關是一種工業自動化中常用的非接觸式傳感器，用于檢測物體的位置或存在。接近開關性能穩定，尾部有靈敏度調整器，根據大小可以有效調整距離。穩定性高，檢測距離較長。小巧，精美，高效，特別適用于半導體、微電子、精密機械等行業。抗強沖擊、耐壓耐腐蝕的金屬應面接近開關，采用不銹鋼一體化封技術，在許多防碰機械及惡劣環境下依然能穩定可靠使用。接近開關又稱無觸點接近開關，集成化接近開關是我廠根據國外技術,引進法國湯姆遜元件制造的新型集成接近開關。產品品種規格齊全,外型結構多樣,電壓范圍寬,重復精度高,頻率響應快,抗干擾性強,使用壽命長。開關內腔充以樹脂其全封閉,具有耐振動、耐腐蝕、防水、防油等特點。

DZ13/09-T2.1系列接近開關技術特性與應用解析

DZ13/09-T2.1系列接近開關是工業自動化領域中常用的非接觸式位置傳感器，具備檢測精度高、環境適應性強等特點。根據型號差異，可分為電感式與電容式兩種類型，分別適用于金屬與非金屬物體的檢測場景。其核心構成包括振蕩器、開關電路及放大輸出電路，能將物體接近信號轉換為電信號輸出，廣泛應用于機床、冶金、化工等行業的行程控制與位置檢測。

型號結構解析

DZ13/09：通常表示系列或設計編號，不同廠家的命名規則可能不同。

T2.1.2：可能指感應距離（如2mm）、輸出類型（如常開/常閉）或安裝方式（如螺紋型）。

AC220V：工作電壓為交流220V，適用于工業電源。

關鍵參數

工作原理：可能是電感式（檢測金屬物體）或電容式（檢測非金屬物體），需根據型號確認。

感應距離：如標注T2.1.2中的“2"可能代表2mm（需核實規格書）。

輸出類型：通常為PNP/NPN晶體管或繼電器輸出，AC220V型號可能直接驅動交流負載。

防護等級：如IP67（防塵防水），適合工業環境。

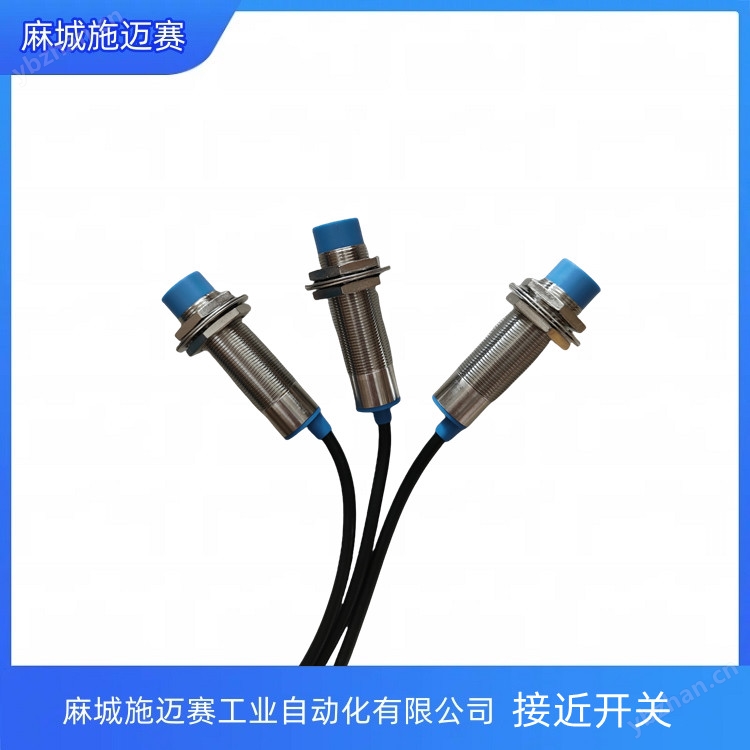

工業用接近開關DZ13/09-T2.1.2 AC220V

產品特點和用途：

1、能檢測各種金屬物體，銅，鐵

2、具有浪涌保護功能

3、外殼材料：聚四氟 不銹鋼

4、防護等級IP67 IP68

5、使用進口芯片量產制造

6、超小型系列，精美小巧耐用，快速

7、超遠檢測距離，可靠，穩定，普通檢測距離的2-3倍

8、 全金屬封裝、高防護等級、防碰撞、防腐蝕、耐酸堿。

技術參數如下：

電壓：10-30VDC

外殼材質：不銹鋼

輸出方式：PNP

感應距離：8mm

直徑：18mm

空載電流：≤10mA

重復精度：0.1

開關頻率：100HZ

加電延遲：40

防護等級：IP67

安裝方式：接插件式或電纜

工作溫度：-25℃—+85℃

假信號抑制： 是

防短路/過載：是

極性反接保護：是

斷電保護： 是

抗電磁干擾： 是

輸出信號方波上升時間：≧10V/μs

電容式接近開關參數詳解，

接近開關是利用振蕩器原理，檢測物體的有無、通過、部件流，行程終了，旋轉、計數等。

整體式，由檢測部分和控制部分組成，無運動部件。

非接觸檢測，避免了對傳感器自身和目標物的損壞。

無觸點輸出，操作壽命長。

即使在有水或油噴濺的苛刻環境中也能穩定檢測。

反應速度快。

小型感測頭，安裝靈活

應用范圍

被廣泛應用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。

如限位、定位檢測，自動計數，測速，自動保護，工業量產自動流水線及微機信號，數控裝置等應用。

產品應用行業

鋼鐵廠、電廠、水泥廠、礦山及類似高溫行業，和高溫環境、高溫金屬物體

特性：

★環境溫度-40--+200℃

★規格M12,M18，M30，SP80，SP140

★檢測距離1mm--40mm可選。

★電纜硅膠電纜及特氟龍電纜

★感應方式齊平安裝、非齊平安裝

★輸出方式：PNP/NPN NO/NC DC NO/NC AC NO/NC

接近開關特長:

① 由于能以非接觸方式進行檢測，所以不會磨損和損傷檢測對象物。② 由于采用無接點輸出方式，因此壽命延長（磁力式除外）采用半導體輸出，對接點的壽命無影響。

③ 與光檢測方式不同，適合在水和油等環境下使用檢測，幾乎不受檢測對象的污漬和油和水的影響。此外，還包括特氟龍外殼型及耐高溫良好的產品

④ 與接觸式開關相比，可實現高速響應

⑤ 能對應廣泛的溫度范圍

⑥ 不受檢測物體顏色的影響對檢測對象的物理性質變化進行檢測，所以幾乎不受表面影響。

⑦ 與接觸式不同，會受周圍溫度的影響、周圍物體、同類傳感器的影響包括感顏色等的影響。因此，對于傳感器的設置，需要考慮相互干擾此外，在感應型中，需要考慮周圍金屬的影響，而在靜電容量型中則需考慮周圍物體的影響。

安裝規范與環境要求

安裝方式

埋入式（齊平安裝）：感應頭可與金屬安裝面齊平，適用于空間受限場景，需選擇帶屏蔽設計的型號。

非埋入式（非齊平安裝）：感應頭需露出安裝面以保證檢測距離，禁止齊平安裝。

使用環境限制

溫度范圍：-5℃~+40℃（24小時均值≤35℃），避免惡劣溫度暴露。

禁止在水中或室外無防護使用，需遠離強堿、酸等腐蝕性環境。

傳感器間距需大于2倍額定檢測距離，防止相互干擾。

選型與應用注意事項

型號區分與適配場景

明確檢測對象材質：金屬物體優先選擇電感式（如DZ13/09-T2.1型號），非金屬物體需選用電容式（如麻城施邁賽型號）。

電壓匹配：AC220V型號需確認負載容量，避免超負荷運行。

安裝調試要點

初次安裝需校準檢測距離，確保動作距離與復位距離的回差值符合控制要求。

電容式型號檢測低介電常數物體時，可順時針調節后部電位器提升靈敏度。

維護與壽命保障

定期清潔感應面污漬，避免油、水直接接觸以延長壽命。

避免劇烈振動與沖擊，安裝時傾斜度不超過±5°。

接近開關使用注意事項：

1、直流型開關必須用直流穩定壓電源，并確保穩壓電源波紋Vpp≤10%，絕緣變壓器的次級交流電源經全波整流后，用電解電容濾波（一般為470-1000uF)后的直流電源，用用直流穩壓器供電。（特別注意：未經電容濾波不能使用）。

2、兩線制開關必須先進負載再接至電源，若直接連接電源會使開關損壞。

3、開關不得超過額定技術參數使用。

4、嚴禁通電接線，嚴格按接線圖上色標接線。考慮到使用環境的影響，調整開關感應面與檢測體之間的距離，一般取額定動作距離Se的80%。

5、若有高壓線和動力線通過接線開關電線附近時，為防止開關受感應誤動作或損壞，請用單獨金屬管屏蔽。

6、直流型開關使用電感性負載時，若系統有較大干擾脈沖時，請?jiān)陂_(kāi)關斷接干擾脈沖抑制器件。

7、兩線制開關一般不宜并聯或串聯使用，建議改用繼電器串，并聯使用。

8、不同材質的金屬檢測體對動作距離的影響：

9、電容式接近開關動作距離可通過靈敏度微調電位器進行調節(切記在距離臨界狀

接近開關安裝過程中應注意事項：

1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；

2)用手拉拽接近開關引線會損壞接近開關，安裝時在引線距接近開關10厘米處用線卡固定牢固；

3)不應用腳踏接近開關，安裝時設置保護罩殼；

4)開關使用距離應設定在額定距離的80%以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。

5）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。

6）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
