FXP型新型旋噴泵是在吸收國外同類產品成果的基礎上,應用航天技術中沖壓滯止增壓的原理，結合國內應用領域的實際開發成功的產品和高效節能產品,采用了國內外的新型結構優化設計，是迄今國內結構
FXP型新型旋噴泵是在吸收國外同類產品成果的基礎上,應用航天技術中沖壓滯止增壓的原理，結合國內應用領域的實際開發成功的產品和高效節能產品,采用了國內外的新型結構優化設計，是迄今國內結構、尺寸、壓力高、運行穩定的單級高效高壓節能泵。該泵在小流量高揚程領域是往復泵、多級泵、高速泵的高科技更新換代產品，主要應用于石油、化工、化肥、冶金、電力、造紙、制藥、食品、采礦、碳黑等行業。
型號意義
FXP350-R05、FXP350-D12
F:飛躍泵業.
XP:旋轉噴射泵
350:皮托管回轉直徑
R:單進口皮托管
D:雙進口皮托管
05:皮托管入口直徑
適用范圍
發電行業:清洗泵、燃料泵、鍋爐給水泵。
造紙行業:高溫噴淋、高壓噴射。
石油化工化肥行業:工藝流程泵、烴液輸送、
廢液輸送、水解給料、油氣混輸。
其它行業:作為汽車制造業鉆孔的高壓沖洗、
冷卻及零件加工后的清洗;
作為碳黑生產線的原料油輸送;
用于食品加工業的CIP高壓清洗系統;
用于銅管制造業的高壓切割，包裝前的清洗系統;
用于飛機輪胎等全自動大型沖洗系統;其他使用旋渦泵、高速泵、小流量多級離心泵的場合。
產品特點
安全性、可靠性高:
FXP型新型旋噴泵轉子腔體采用懸臂式結構,轉子部件懸臂比小，支撐平穩可靠,克服了傳統結構轉子過重、懸臂比過大的不足。機封壽命長，維修費用低: FXP型新型旋噴泵結構新穎優化設計,泵零部件少，較多級泵及現行普通旋噴泵結構簡單，裝拆和維護非常方便,且維修費用低。機封設在泵進口處，只需密封進口壓力，容易實現密封,使用壽命長;操作方便，簡單易行;主軸不接觸介質,無密封問題,所以不考慮軸的耐蝕性;
軸承壽命長:
FXP型新型旋噴泵由于泵的特殊結構設計,泵轉子幾乎不產生軸向力，從根本上克服了多級泵軸向力大且不好平衡的難題。軸承采用進口軸承,軸承潤滑采用油浴潤滑，軸承選用富裕量大，軸承外設有冷卻腔,軸承使用壽命長;
穩定性好:
FXP型新型旋噴泵增速時,有單獨的齒輪箱增速，齒輪傳動比不大,對增速箱體及其軸承、密封、齒輪的要求不算太高,齒輪箱容易維護，工作穩定可靠,使用壽命長?！?5kW也可以采用皮帶增速則更加簡單易行，且成本比較低;
流量調節方便:
FXP型新型旋噴泵具有平穩的流量揚程曲線，可以從零流量到流量范圍均可操作，無最小流量限制，操作范圍寬廣。由于葉輪的特殊設計，液體經葉輪流入轉子腔，在轉子腔中具有穩定過程，流量揚程波動小,流量變化時揚程變化相對較小，具有變流穩壓特性，液體壓力輸出無脈動。
高效節能:
FXP型新型旋噴泵高效率，泵轉子腔同葉輪隨主軸一起轉動，無多級泵那樣的圓盤磨擦損失,泵效率高，其效率在小流量高揚程范圍內較多級泵、高速泵還要高3~5%以上,屬于高效節能產品;
通用性強:
FXP型新型旋噴泵汽蝕余量低,與一般離心泵不同，轉速增加而NPSHr值不增加，能處理夾帶15%氣體的液體，可以汽液混輸;
產品便于系列化:
FXP型新型旋噴泵可以通過改變集流管喉部直徑達到改變其流量，改變泵轉速或改變集流管擴散段長度(或稱葉輪外徑)達到改變其揚程，全系列僅需3個基礎泵就可以實現全部系列性能的無級模塊化組合;
運行維護費用少:
FXP型新型旋噴泵通常只需要更換機封，運行成本低，不象多級泵、往復泵那樣多的易損件，制造加工相對于多級泵、往復泵、高速泵簡便，零部件少，成本低。

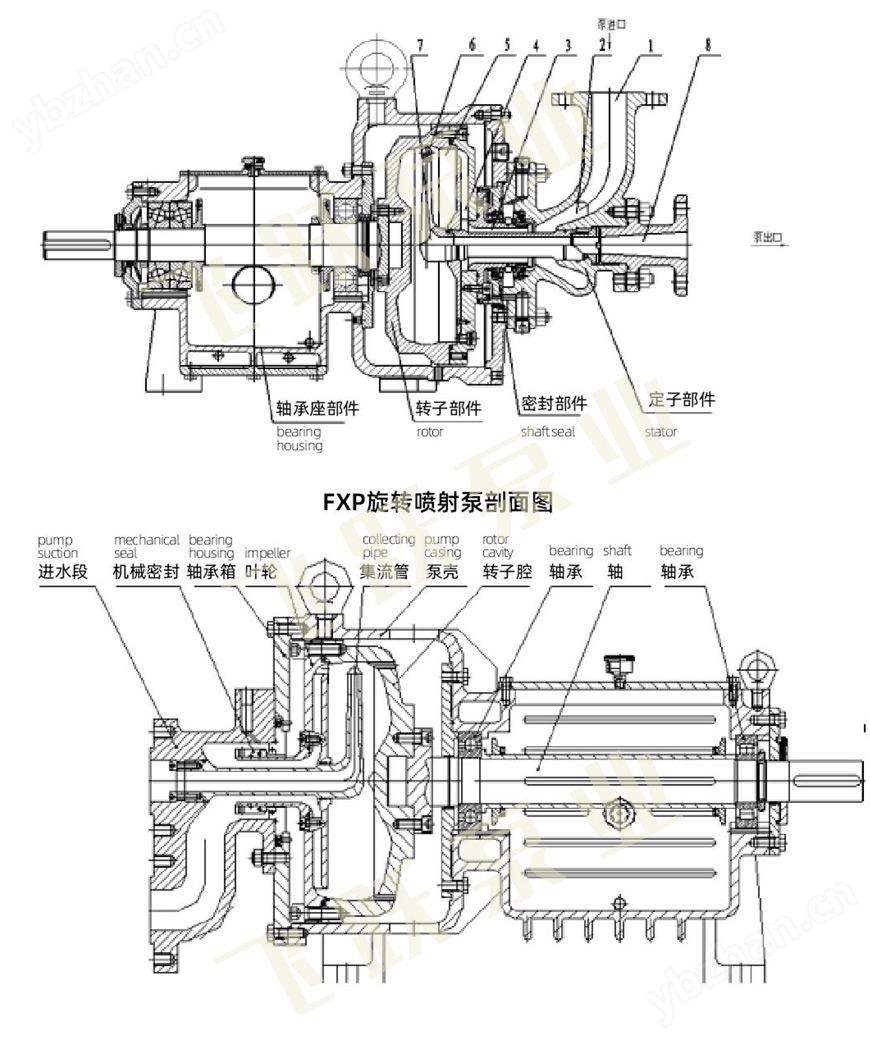

如圖所示，旋轉噴射泵實質.上是由旋轉的圓形殼體組成，殼體的中心裝有一個固定的機翼型的集流管即皮托管，液體由中心沿軸向進入殼體。在殼體的外緣部分，液體因離心力作用而增加其壓力和速度。集流管嘴頭具有對著旋轉方向的開口，并置于接近殼體外壁處,這樣可把液體的絕大部分動能轉換為靜壓力。而后，液體通過集流管支撐臂中的孔道回到泵的中心，并排到排出管。集流管橫截面呈翼形，以便減少高速旋轉流體介質的阻力，采用此工作原理，能在單級作用下獲得相當高的出口壓力，泵產生一個無脈動的液流，并在較寬的流量范圍下具有穩定的NPSHR曲線。泵的集流管采用高科技航天材料制造，耐磨耐腐蝕耐高溫熱膨脹系數小，安全性可靠性高其優點:在相同的使用條件下,比容積式泵或多級離心泵尺寸小，成本低,具有平滑的流量(即揚程曲線平坦，有變流穩壓特性)，泵出口壓力無脈動現象。

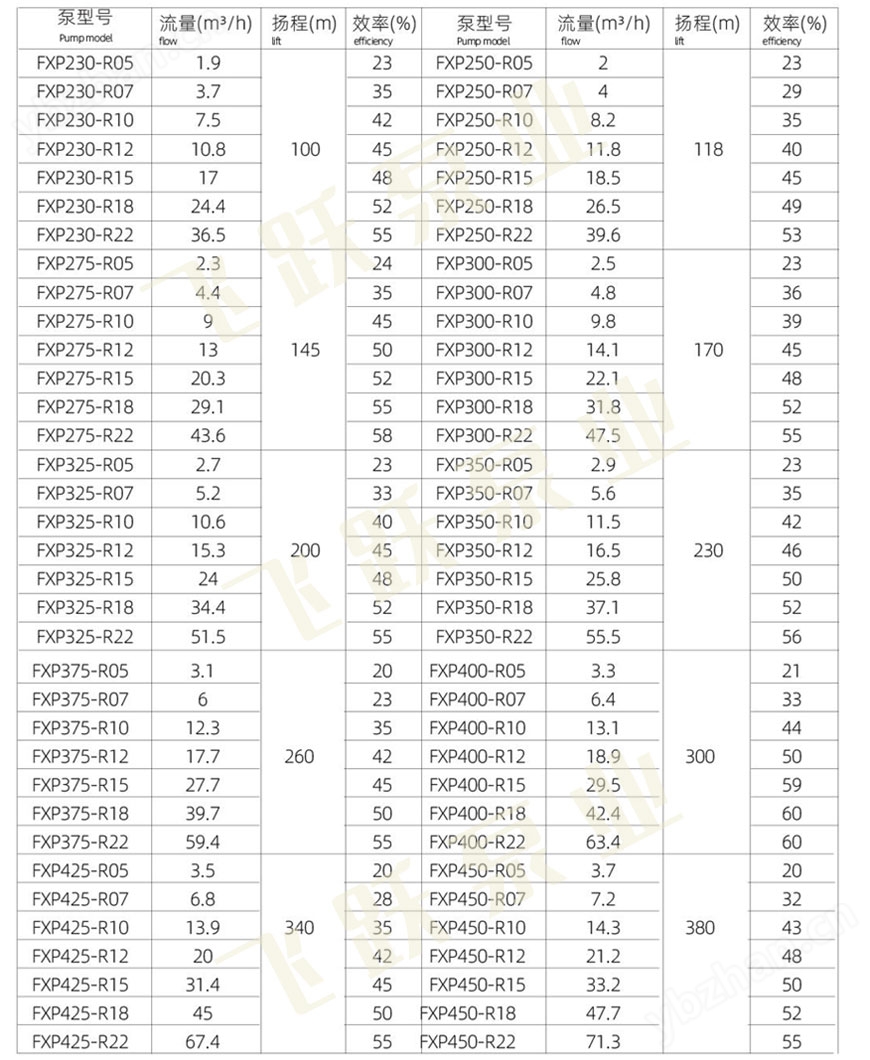

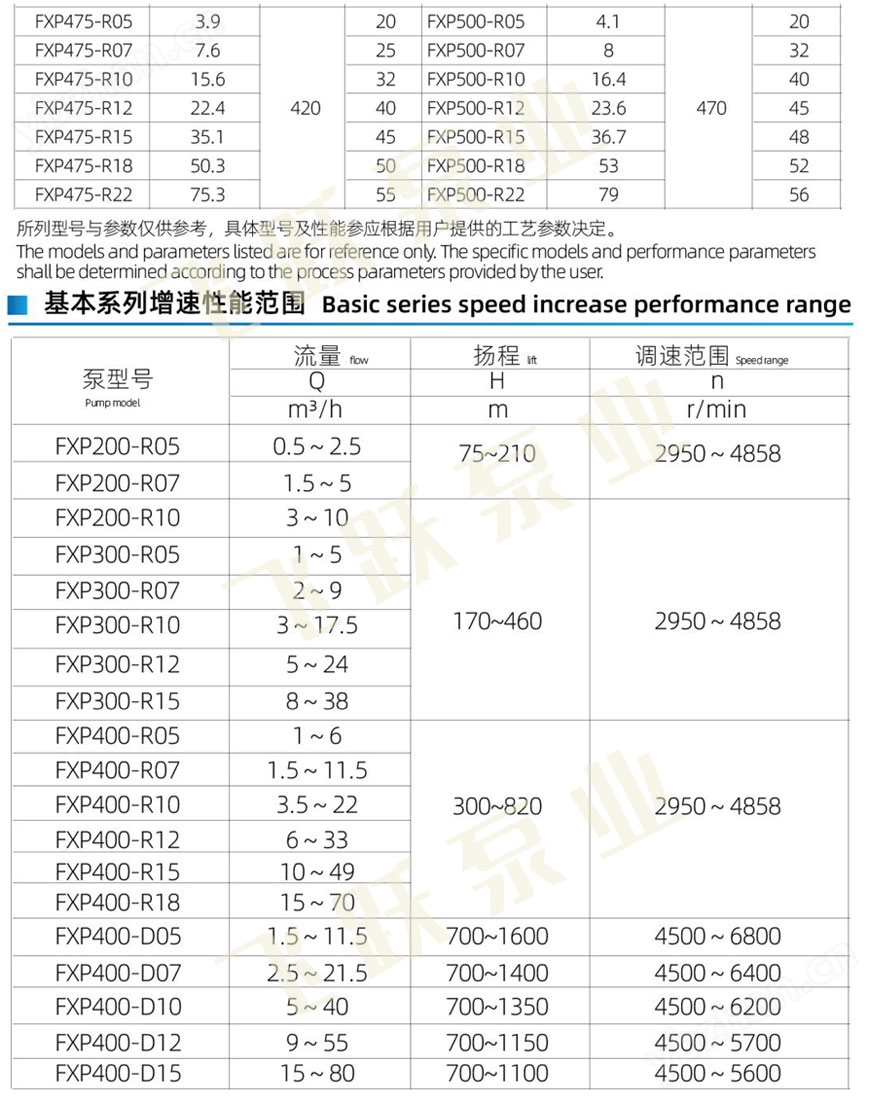

流量:≤110m3/h
揚程:≤1900m
轉速: 22900r/min
工作壓: s25Mpa
介質溫度: -40°C-300°C
進口壓力:≤1.5Mpa
電機功率: s315KW
