①產品概述

DMP-211微機線路保護測控裝置集保護、遠動、通訊于一體的綜合自動化裝置具有保護、遙測、遙信、遙脈、遙調、遙控、站內設備通訊和調度通訊等自動化的各種功能，可實現對變電站/發電廠進行的控制和實現少人或無人值守。

②規格選型：

DMP21X微機線路保護監控裝置

DMP211線路保護監控裝置

DMP211A線路保護+檢無壓重合閘

DMP211B增強型線路保護監控裝置

DMP215微機線路變壓器組保護裝置

DMP216變壓器（所用變）保護裝置

DMP231微機電容器保護監控裝置

DMP271微機電動機保護監控裝置

DMP204電壓并列裝置

DMP261備用電源自投裝置

詳情咨詢 ? I53 8945 677O

采用分層分布式控制，各種保護測控單元、自動化控制單元從物理性能上與空間地理上分布至變電站一次設備間隔層，各單元作為一個莞整的完成對變電站對應間隔進行保護、測量、控制等功能，在硬件、設計上各單元是單獨不依賴通訊網。

裝置采用基于DSP技術的硬件平臺，機箱，硬件電路采用后插拔式的插件式結構，強弱電分離。CPU電路板采用4層板，表面貼裝技術，裝置的可靠性。在上各裝置通過現場總線CAN網或以太網與通訊裝置進行通訊，將自己現場采集到的模擬量，開入量，保護、自動化裝置情況、電度等上送至通訊裝置，同時接受通訊裝置下送各種查詢命令、參數修改命令、遙控執行命令，以及對各裝置運行狀態檢查命令等。

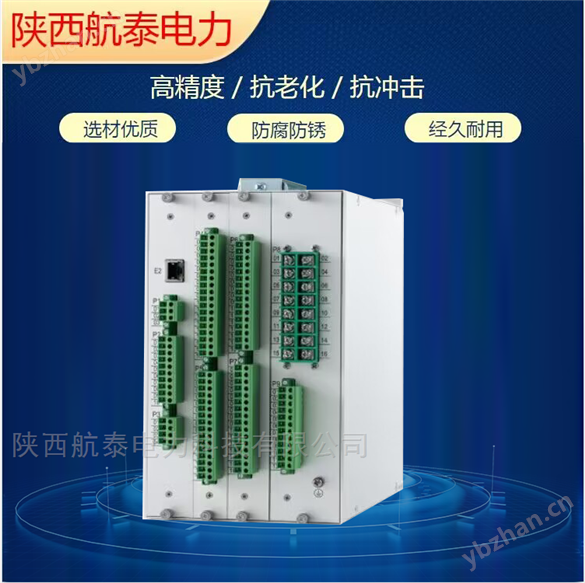

結構
采用標準機箱，整面板、背插式結構，嵌入式、后接線安裝方式，強弱電隔離，大大增加了其產品的電氣性能。
插件
本裝置的插件上包括CPU插件、AC和TRIP插件：其中CPU插件為裝置的核心，為高度集成的CPU，其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括電源和模擬量采集；TRIP插件包括出口、開入和操作回路。

CPU

1) CPU系統
CPU系統由微處理器CPU、RAM、ROM、Flash Memory等構成。包括64位微處理器CPU，大容量的ROM、RAM及Flash Memory，使得該CPU模件具有*的數據處理及記錄能力，可以實現各種復雜的故障處理方案和記錄大量的故障數據，可記錄的事件數不少于500次。保護定值等運行配置信息也存入該存儲器中，這些信息在裝置掉電后均不會丟失。
2) 開關量輸入及輸出部分
開入量分為內部開入和外部開入，內部開入采用DC5V開入，電源由裝置電源本身提供，外部開入采用一級光耦，實現DC220V直接輸入電平。
開出是用于驅動出口的繼電器， 共有2個，一個為跳閘繼電器，一個為合閘繼電器。
3) 通信部分
本插件內含通信速度*、具備通用性接口的RS485總線網絡芯片，RS485網為本裝置接入系統的主要通信接口。
4) 時鐘回路
插件內設置了硬件時鐘回路，采用的時鐘芯片精度高，并配有電池以掉電保持。另外，CPU插件采用了多層印制板及表面封裝工藝，外觀小巧，結構緊湊，大大提高了裝置的可靠性及抗電磁干擾能力
