管道式自來水流量計...

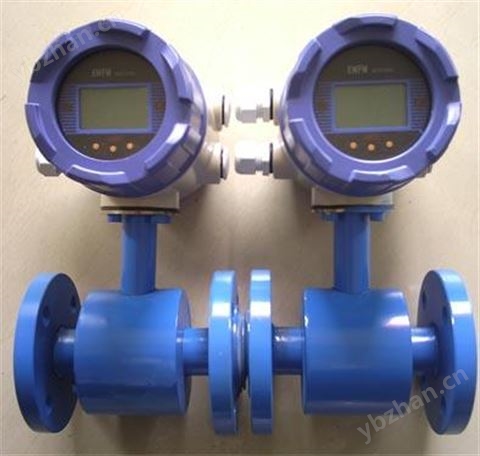

自來水流量計
1、傳感器：
傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。
a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。
b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。
c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。
d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。
e、殼 體：儀表外包裝。
2、轉換器：即為智能二次表，其將流量信號放大處理,單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。
3、產品組裝形式：其分為一體型和分體型兩種形式。
a、一體型：傳感器和轉換器一體安裝。
b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。
c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。
電磁流量計采 技術。利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有的零點穩定性和不受流體噪聲干擾影響。從而具有高穩定性、高可靠性的特點。
自來水流量計 應用領域廣泛。大口徑儀表較多應用于給排水工程，中小口徑常用于固液雙相等難測流體或高要求場所，如測量造紙工業紙漿液和黑液、有色冶金業的礦漿、選煤廠的煤漿、化學工業的強腐蝕液體以及鋼鐵工業高爐風口冷卻水控制和監漏，長距離管道煤的水力輸送的流量測量和控制。小口徑、微小口徑常用于醫藥工業、食品工業、生物工程等有衛生要求的場所。
自來水流量計 技術參數
公稱通徑（mm）：管道式四氟襯里：DN10～DN600 管道式橡膠襯里：DN40～DN1200
流動方向：正，反，凈流量
自來水流量計 量程比：150：1
重復性誤差： 測量值的±0.1%
精度等級：管道式：0.5級，1.0級
被測介質溫度：普通橡膠襯里：－20～＋60℃
高溫橡膠襯里：－20～＋90℃
自來水流量計 聚四氟乙稀襯里：－30～＋100℃
自來水流量計 高溫型四氟襯里：－20～＋180℃
自來水流量計 額定工作壓力：（高壓可定制） DN6－DN80：≤1.6MPa DN100－DN250：≤1.0MPa
DN300－DN1200：≤0.6MPa
電導率范圍：被測流體電導率≥5μs/cm
電流輸出，負載電阻： 0～10mA：0～1.5kΩ 4～200mA：0～750 kΩ
數字頻率輸出： 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。
供電電源：AC220V或DC24V
自來水流量計 要求直管段長度：上游≥5DN，下游≥2DN
一、自來水流量計 產品概述
智能自來水流量計 由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
自來水流量計 廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
自來水流量計 連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
防爆等級：mdIIBT4
防護等級：IP65，特殊訂制可達IP68
環境溫度：－25～＋60℃
相對溫度：5%～95%
自來水流量計 消耗總功率：小于20W
應根據被測流體的腐蝕性來選擇電極的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗
材料代號耐腐蝕性能
316L不銹鋼V1適用于工業、生活用水，原水井水，城市污水等中性溶液
2弱腐蝕性酸、堿、鹽介質如碳酸、醋酸等
哈氏合金CHC1適用于耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物
2自來水流量計 耐氧化性鹽類或其它氧化劑環境的腐蝕如Fe、Cu
自來水流量計 鈦Ti耐海水，各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕
鉭Ta除了氫氟酸外，幾乎能耐一切化學介質的腐蝕。但價格昂貴
鉑Pt適用所有的酸堿鹽溶液（發煙硫酸及硝酸）
碳化鎢W具有優異的耐磨性能，專用于泥漿、紙漿等磨損性介質
*內襯材料的選擇
應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料
襯里材料耐腐蝕性能工作溫度適用范圍
氯丁橡膠Ne耐一般低濃度酸堿鹽的腐蝕-20～70℃工業用水污水低濃度酸堿鹽
聚氨酯橡膠PO有的耐磨性能,專用于強磨損性漿液,不耐腐-10～60℃含固體顆粒的液體(水泥漿礦漿等)
聚全氟乙丙烯FEP1耐熱耐腐蝕性與PTFE相當
2機械強度高,抗磨損性能好
3內表光滑，不易粘附沉淀物
4自來水流量計 有很好的耐負壓,抗真空作用-40～180℃除砂漿等強磨損性介質外的所有流體。與PTFE一樣,能用于飲料等有衛生要求的介質
聚四氟乙烯PTFE幾乎可以抵抗所有化學介質的腐蝕,抗磨損性能較差-40～180℃不能用于負壓管道及磨損性較強的流體
為了使自來水流量計 工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
1、盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。
2、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3、應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95%
4、選擇便于維修，活動方便的地方
5、自來水流量計 應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。
自來水流量計 選型譜
在使用過程中，一般性維護工作主要巡檢：
1、按所在工作地區，查看工作電源電壓是否正確；
2、傳感器接地是否可靠或損壞；
3、介質是否充滿傳感器，介質中有否氣泡；
4、讀數正確否，測量值在測量范圍內嗎？
5、端子接線松動否？
6、流量傳感器是否遭水浸泡？轉換器箱內有無小動物爬進造成電纜短路故障？詢查周期則視安裝環境條件而定。
