氣象墑情監測站產品說明書



資料類型
jpg


文件大小
204.4KB


瀏覽次數
32次


上傳時間
2025年07月31日

關鍵詞: 氣象墑情監測站,農業自動氣象站 ,農業環境監測站 ,田間小氣候觀測儀

上傳者: 山東風途物聯網科技有限公司

立即下載

資料簡介

　　氣象墑情監測站是現代農業與生態環境管理中不可缺智能化監測設施。它集成了高精度氣象傳感器與土壤墑情探測器，能夠?qū)崟r(shí)、精準地采集空氣溫度、濕度、光照強度、風速風向、降雨量等氣象要素，同時深入土壤層，測量不同深度的土壤水分含量、溫度及電導率等關鍵墑情指標。這些數據通過無線傳輸網絡實時上傳至云端管理平臺，農戶和管理人員只需通過手機或電腦，即可隨時查看農田的實時氣象與墑情狀況，并依據系統提供的智能分析建議，科學安排灌溉、施肥、病蟲害防治等農事活動，有效提升農田管理效率，為保障農作物健康生長、實現農業可持續發展提供有力的數據支撐。

　　一、產品簡介

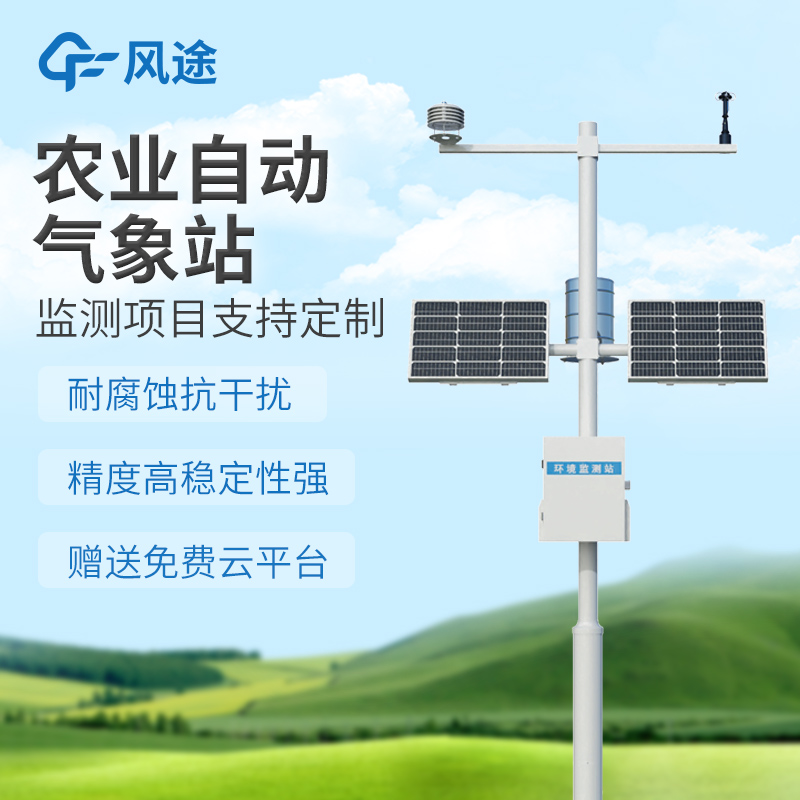

　　NQ14農業氣象站是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度氣象觀測設備。

　　該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、科學考察等領域。

　　二、產品特點

　　1.低功耗采集器：靜態功耗小于1mA

　　2.標配GPRS聯網、支持?jǐn)U展藍牙、有線傳輸

　　3.七寸安卓觸屏，版本：4.4.2、四核Cortex™-A7，512M/4G

　　4.支持modbus485傳感器擴展

　　5.太陽能充電管理MPPT自動功率點跟蹤

　　6.三米碳鋼支架，兩節螺紋旋接

　　7.短信報警，超限后向指定的手機上發送短信

　　8.不銹鋼材質防護箱，耐腐蝕、抗氧化，防水等級IP66

　　三、技術參數

　　1.采集器供電接口：GX-12-4P,輸入電壓8-16V，帶RS485輸出json數據格式

　　2.傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

　　3.太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 20AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

　　4.數據上傳間隔：1分鐘-1000分鐘可調

　　5.屏幕尺寸：1024*600 RGB LCD

　　6.部分傳感器參數

名稱	測量范圍	分辨率	準 確度
環境溫度	-40～+80℃	0.01℃	±0.3℃（25℃）
相對濕度	0～100%RH	0.01%RH	±3%RH（20%~80%）
光照強度	0-157286LUX	1Lux	＜±3%
大氣壓力	300-1100hpa	0.1hPa	±0.25%
露點溫度	0~+70℃	0.1℃	±1℃
管式土壤溫度	-30～+70℃	0.01℃	±0.3（-10~70℃）
管式土壤濕度	0～100%	0.1%	±3%
管式土壤鹽分	0~20000us/cm	1us/cm	±3（0~10000us/cm）±5%（全量程）
土壤PH（電極法）	0-14PH	0.01	±0.1PH
土壤氮磷鉀	0~1999mg/kg	1 mg/kg	±2%
土壤蒸發量	0～75mm	0.1mm	±1%
風 向	0-360度	0.1度	±1度
風 速	0-60m/s	0.01m/s	±0.2m/s
平均風速☆	0-60m/s	0.01m/s	±0.2m/s
雨量	≦4mm/min	0.2mm	≤±2%
紫外輻射	0～500W/㎡	0.01W/㎡	≤±3%
日照時數	0～6500h	0.1 h	＜0.2 h
光電總輻射	0-2000W/m2	1W/m2	＜±3%
光合有效輻射	0-2000W/m2	1W/m2	≤±5%
二氧化碳	400-5000ppM	1ppM	±(50ppm+5%讀數
PM2.5	0-1000ug/m3	1ug/m3	±10%（<500微克）
PM10	0-1000ug/m3	1ug/m3	±10%（<500微克）
一氧化碳	0-1000ppm	1PPM	±2PPM
二氧化硫	0-20PPM	0.1PPM	±1PPM
二氧化氮	0-20PPM	0.1PPM	±1PPM
臭氧	0-20PPM	0.1PPM	±1PPM
負氧離子	0～10萬個/cm3	1個/cm3	讀數±10%;離子遷移率≤±20%
含氧量	0~25%Vol	0.1%	±3%FS

　　四、云平臺

　　1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

　　2.支持多帳號、多設備登錄

　　3.支持實時數據展示與歷史數據展示儀表板

　　4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

　　5.支持短信報警及閾值設置

　　6.支持地圖顯示、查看設備信息。

　　7.支持?jǐn)?shù)據曲線分析

　　8.支持?jǐn)?shù)據導出表格形式

　　9.支持?jǐn)?shù)據轉發，HJ-212協議，TCP轉發，http協議等。

　　10.支持?jǐn)?shù)據后處理功能

　　11.支持外置運行javascript腳本
