液位變送器安裝注意事項

液位變送器安裝注意事項（4 大關鍵要點）

安裝需確保 “測量無盲區、信號無干擾、長期穩定運行”，不同類型變送器安裝細節略有差異，但核心原則一致。

1. 安裝位置選擇（規避測量盲區與干擾）

• 遠離干擾源：

• 避免靠近進料口、攪拌器（液體劇烈波動→信號跳變），至少距離攪拌器 1.5 倍攪拌半徑；

• 信號線遠離動力電纜（如 380V 電纜），平行敷設間距≥30cm，交叉敷設時垂直交叉（減少電磁干擾）。

• 避開測量盲區：

• 雷達 / 超聲波式：安裝高度需高于 “盲區范圍”（如雷達盲區一般 50~300mm），避免探頭下方有遮擋物（如支架、管道）；

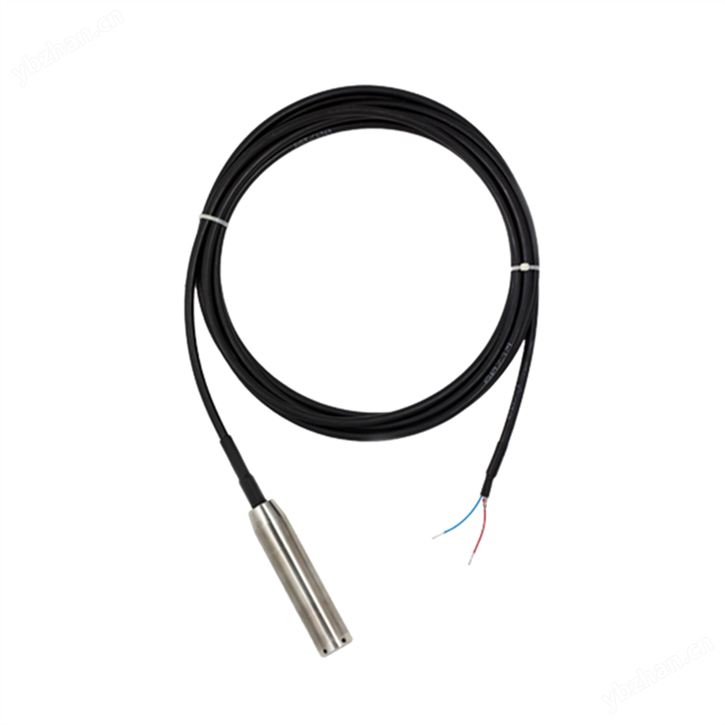

• 投入式：探頭需*全浸沒在*低液位以下（避免干燒），且距離容器底部≥10cm（避免沉積雜質影響測量）。

• 法蘭式安裝：

• 差壓式 / 法蘭雷達：法蘭需與容器壁水平對齊（避免積液導致差壓偏差），密封墊選用與介質兼容的材質（如耐酸用 PTFE 墊）。

2. 接線與接地規范（確保信號穩定）

• 電源與信號線：

• 嚴格按接線圖連接（如 24V DC 正負極、信號線正負極），避免接反（燒毀變送器）；

• 模擬量信號線（4-20mA）建議用屏蔽雙絞線，屏蔽層單端接地（一端接變送器外殼，另一端懸空，避免環流干擾）。

• 接地要求：

• 變送器外殼需單獨接地（接地電阻≤4Ω），尤其在易燃易爆環境（避免靜電積累）；

• 智能變送器（HART/RS485）需確保中控系統與變送器接地共地（避免電位差導致通訊故障）。

3. 介質適應性安裝（針對特殊介質）

• 含雜質 / 高粘度介質：

• 差壓式：需加裝隔離罐（填充隔離液，如甘油），避免介質堵塞引壓管；

• 投入式：選用帶防堵罩的探頭，定期清理（如每月一次）。

• 腐蝕性介質：

• 探頭材質需與介質兼容（如 316L 不銹鋼、PTFE），避免法蘭 / 探頭腐蝕泄漏；

• 安裝時避免用金屬工具直接敲擊探頭（防止涂層損壞）。

4. 安裝后檢查（避免初期故障）

• 安裝后先檢查：閥門是否打開（差壓式需打開引壓閥）、探頭是否*全接觸介質（投入式）、接線是否牢固；

• 通電測試：觀察變送器是否正常上電（顯示無報錯），輸出信號是否穩定（無頻繁跳變）；

• 標記與防護：在變送器旁張貼 “介質類型、量程、安裝日期” 標識，室外安裝需加裝防雨罩（避免雨水進入接線盒）。

選型與安裝核心總結

• 選型口訣：先定工況（溫壓腐粘），再選類型（匹配場景），最后補功能（精度 / 通訊）；

• 安裝核心：避干擾、無盲區、接線對、材質配，安裝后必通電測試，確保與實際液位對應。
