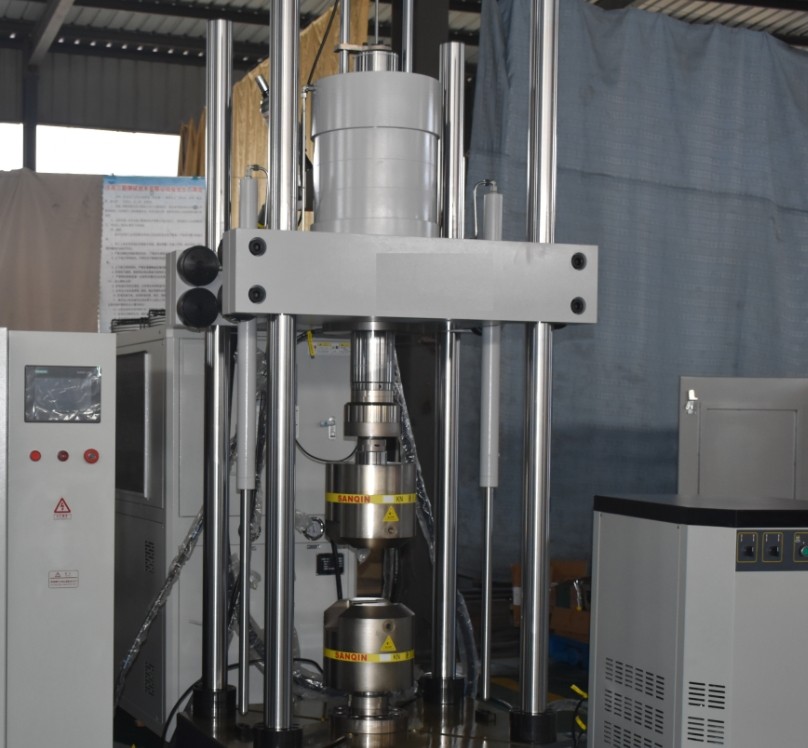

電液伺服鋼筋疲勞試驗機是一種專業用于評估鋼筋在交變應力或交變載荷作用下疲勞性能的關鍵設備。
l 主要功能：適用于鋼筋的軸向疲勞試驗高度靈活性！
l 鋼筋的軸向疲勞試驗
n 設定頻率：0.001Hz-30Hz（50Hz）任意設置
n 試驗次數較大可設108次
n 一次常規疲勞試驗（200萬次）在25Hz時約用時22.222小時
l 金屬、非金屬材料的軸向拉壓疲勞試驗（S-N曲線）
l 鋼筋機械連接技術規程相關疲勞測試（另配夾具）
l 材料及零件的軸向循環加載試驗
l 材料試樣、零件或總成的極限破壞試驗
主機操作臺
l 操作主機橫梁的上升、下降，上下夾頭的夾緊、松開。
l 從主油源引入液壓油路。
l 自帶邏輯控制閥組，自帶壓力調節裝置。
l 橫梁升降壓力可調1-20Mpa。
l 夾頭壓力可調1-45Mpa。
附屬組件
l 信號及動力電線
n 信號線：位移傳感器、負荷傳感器和伺服閥線，采用多芯屏蔽線，長度6米；
n 動力線：油源至實驗室電源箱，采用三相五線制，長度3米。
l 油源到主機液壓管路5米。
l 試驗夾具：
n 液壓夾具：
u 圓形試樣鉗口夾持范圍φ6-φ12、φ12-φ18、φ18-φ24；矩形試樣鉗口夾持范圍T0-8、T8-15、T15-22。
n 帶肋鋼筋試樣的尺寸：
u 牌號HRB400\HRB500\HRB600；
u 直徑范圍φ6-φ22；
u 長度范圍：夾持總成約120+平行長度（140mm-310mm）；
u 試樣兩端磨平倒角；
l 隨機工具
n 內六角扳手1.5-10、12、19；
n 一字和十字螺絲刀φ5×150；
n 勾頭扳手68-72；
l 沖洗套裝。
GB/T28900-2022 《鋼筋混凝土用鋼材試驗方法》
一、 主要技術指標
序號 | 項 目 | 單 位 | 參 數 | 說 明 |
1) | 較大試驗力 | kN | 300 | @21Mpa |
2) | 力值測量范圍 | - | 2%~100% | |
3) | 力值示值精度 | - | ±0.5% | |
4) | 作動器行程 | mm | 150 | |
5) | 位移測量范圍 | mm | 0~150 | |
6) | 位移示值精度 | - | ±0.5%FS | 分辨率0.001 |
7) | 峰谷值動態波動度 | - | 1%（f≤10Hz） 1.5 %（f≤30Hz） 2%（f≤50Hz） | |
8) | 試驗頻率 | Hz | 0.01~30（50） | |
9) | 試驗波形 | 正弦波、三角波、方波、斜波及組合波形。 | ||
設備結構參數 | ||||
10) | 試驗空間高度范圍 | mm | 0~600 | 可定制 |
11) | 有效試驗寬度 | mm | 620 | |
12) | 主機剛度 | N/mm | 6.0×10^8 | |
13) | 額定功率 | kW | 33 | |
14) | 主機外形尺寸 | mm3 | 980×650×2700 | |
15) | 主機重量約 | Kg | 1400 | |
16) | 油源外形尺寸 | mm3 | 1000×1700×1450 | |
17) | 油源重量約 | Kg | 850 | |
標簽：電液伺服鋼筋疲勞試驗機
