MCU數據采集模塊安裝與配置實踐指南

　　在巖土工程和大型結構物安全監測領域，南京峟思MCU自動測量單元憑借其模塊化設計和多場景適應能力，已成為行業重要工具。

　　一、安裝環境與前期準備

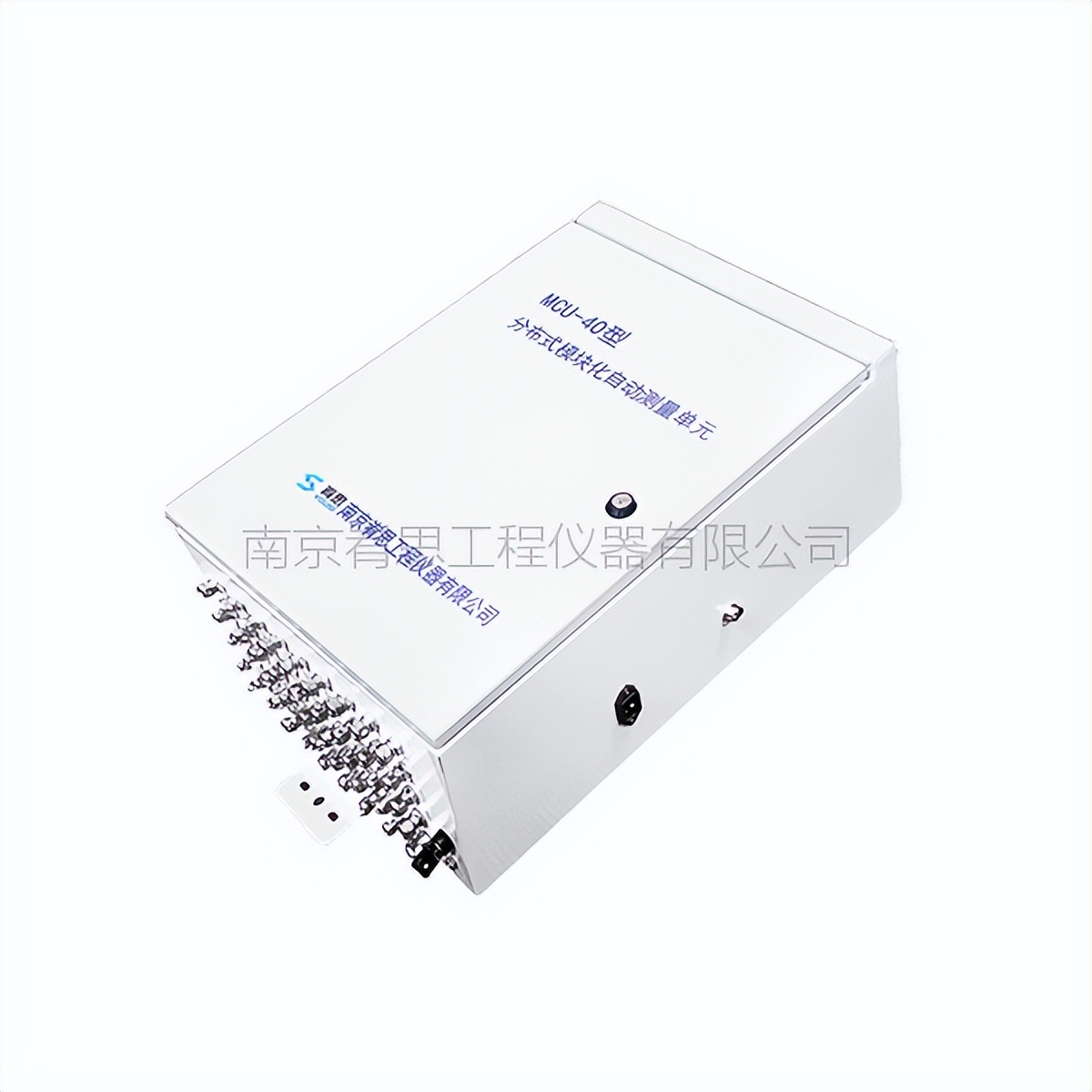

　　模塊工作溫度范圍為-40℃至+80℃，濕度需控制在80%以下。安裝前需確認三點核心事項：首先選擇遠離強電磁干擾(高壓設備/電機)的監測點;其次準備防水防護箱(避免雨水直接沖刷);最后檢查配件完整性，包括模塊主體、對應型號傳感器(振弦式/差阻式等)、9-24V電源適配器及通訊線纜。多通道型號(如MCU-40)需額外預留10cm側向散熱空間。

　　二、硬件安裝關鍵步驟

　　固定模塊時建議采用支架垂直安裝于墻面或樁體，確保通風防潮。接線環節需特別注意端口定義：振弦傳感器接1號(頻率+)、2號(頻率-)及3號(屏蔽接地)端口;差阻式傳感器則需連接1號(R1左臂)、2號(R1右臂)和5號(R2左臂)端口。所有外露線纜必須做防水處理，推薦使用熱縮管或防水膠帶密封。供電優先采用外接電源，當現場無供電條件時，內置鋰電池可保障1年以上續航。

　　三、軟件配置操作流程

　　通過RS485/USB連接電腦啟動《MCU數據采集系統》軟件，自動掃描識別設備后進入核心配置：

　　在"ZN參數"界面設定傳感器類型(振弦/差阻/電壓等)

　　按傳感器規格配置激勵電壓(振弦5V/電流型24V)

　　設置采集頻率(默認1小時/次)

　　4G模塊需插入SIM卡并配置APN、服務器地址(支持MQTT/TCP協議)

　　開啟"自報開關"實現斷點續傳功能

　　四、調試維護要點

　　完成部署后使用軟件遠程診斷功能驗證傳感器連通性，當出現"電纜異常"提示時需重點檢查屏蔽線接地。模塊默認10分鐘無操作進入休眠(功耗<300μA)，可通過定時采集或RS485指令喚醒。長期運維需每半年清潔散熱孔，并通過軟件監控電池電壓狀態。固件升級可通過下載更新包遠程推送。

　　注意事項

　　• 戶外安裝必須使用防護箱且接線口朝下

　　• 屏蔽線需可靠接地防雷擊

　　• 混接多類傳感器時需獨立配置各通道參數

　　按照要求進行部署MCU模塊，能夠為橋梁、大壩、邊坡等場景提供持續穩定的監測數據支撐。
