牛皮紙抗張測試全解

牛皮紙的抗張測試是評估其力學性能的重要指標，主要用于測定牛皮紙在被拉伸直至斷裂時所能承受的最大拉力，以及斷裂時的伸長率等參數，這對于判斷牛皮紙在包裝、運輸、印刷等應用場景中的耐用性至關重要。以下是關于牛皮紙抗張測試的詳細介紹：

一、測試目的
評估牛皮紙抵抗拉伸破壞的能力，為其在實際應用中的選型和質量控制提供依據。
比較不同批次、不同規格牛皮紙的抗張性能差異，確保產品質量的穩定性。
驗證牛皮紙是否符合相關行業標準或客戶的特定要求（如包裝用牛皮紙需具備一定抗張強度以防止運輸中破損）。
二、測試標準
牛皮紙抗張測試需遵循國際或國內通用標準，常見的包括：
ISO 1924-2：紙和紙板抗張強度的測定（第 2 部分：恒速拉伸法）。
GB/T 12914：紙和紙板抗張強度的測定（恒速拉伸法）。
TAPPI T494：紙和紙板抗張強度、破裂伸長率及抗張能量吸收的測定（恒速拉伸法）。
這些標準對測試儀器、試樣制備、測試條件等均有明確規定，以保證測試結果的準確性和可比性。

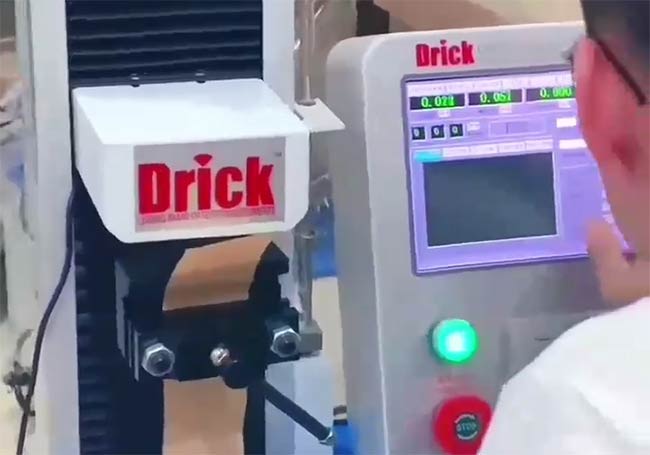

三、測試儀器
主要使用抗張試驗機（又稱拉力試驗機），其核心組成包括：
夾持裝置：用于固定試樣的兩端，確保拉伸時不打滑、不脫落。
驅動系統：提供恒定的拉伸速度（如 10mm/min、300mm/min，根據標準選擇）。
力值傳感器：測量拉伸過程中的拉力，精度需符合標準要求。
位移測量裝置：記錄試樣的伸長量，用于計算伸長率。
數據處理系統：自動記錄最大拉力、斷裂伸長量等數據，并生成測試報告。
四、試樣制備
取樣要求：
從同一批次牛皮紙中隨機抽取足夠數量的樣品，避免在紙卷邊緣或有缺陷（如褶皺、孔洞）的部位取樣。
試樣需包含縱向（抗張試驗機運行方向，MD）和橫向（垂直于紙機運行方向，CD），因為牛皮紙的抗張性能具有各向異性（縱向通常強于橫向）。
尺寸規格：
根據標準，常見試樣長度為 180mm（夾持距離通常為 100mm），寬度為 15mm 或 25mm（需保證寬度均勻，誤差不超過 0.1mm）。
用專用裁紙刀或裁樣器裁切，確保邊緣平整、無毛刺，避免因裁切不當影響測試結果。
狀態調節：
試樣需在標準環境（溫度 23±1℃，相對濕度 50±2%）中放置至少 4 小時（GB/T 10739 要求），使紙張含水率達到平衡，避免環境濕度影響抗張強度（濕度過高會降低強度，過低則可能偏高）。
五、測試步驟
校準抗張試驗機：檢查力值傳感器和位移測量裝置的準確性，確保符合測試標準。
設定參數：根據標準設置拉伸速度（如 GB/T 12914 中對大多數紙種推薦 50mm/min）、夾持距離等。
夾持試樣：將試樣兩端分別固定在上下夾持裝置中，確保試樣軸線與拉伸方向一致，且夾持力適中（避免過松打滑或過緊壓傷試樣）。
啟動測試：試驗機以設定速度拉伸試樣，直至試樣斷裂，過程中自動記錄拉力 - 伸長量曲線。
記錄數據：每個方向（縱向、橫向）至少測試 5 個有效試樣，去除異常值（如因夾持不當導致的早斷）后，取平均值作為最終結果。
六、結果計算
抗張強度：
計算公式：抗張強度（kN/m）= 最大拉力（N） / 試樣寬度（m）
單位也可表示為 MPa（1MPa = 1N/mm2，需根據試樣橫截面積換算），但牛皮紙常用 kN/m 作為單位。
斷裂伸長率：
計算公式：斷裂伸長率（%）=（斷裂時的伸長量 / 初始夾持距離）× 100%
例如：夾持距離 100mm，斷裂時伸長量為 10mm，則伸長率為 10%。
抗張能量吸收（TEA）：
指試樣斷裂前吸收的能量，通過拉力 - 伸長量曲線下的面積計算，單位為 J/m2，反映牛皮紙的韌性（如高強度且高伸長率的牛皮紙，TEA 更高，更耐沖擊）。
七、影響因素
紙張本身：纖維種類（如硫酸鹽木漿制成的牛皮紙抗張強度較高）、打漿度（打漿度適中可提高纖維結合力，增強抗張強度）、定量（厚度）（通常定量越大，抗張強度越高，但需結合單位面積強度判斷）。
環境條件：溫度和濕度影響紙張含水率，進而改變纖維的柔韌性和結合力，導致抗張強度變化。
測試操作：夾持方式（是否打滑）、拉伸速度（速度過快可能導致測得的強度偏高）、試樣尺寸精度等均可能影響結果。
八、應用意義
包裝領域：牛皮紙常用于制作紙箱、紙袋等，抗張強度不足可能導致包裝在承重或運輸中破裂，因此需通過測試確保其滿足承重要求（如重型包裝需更高的抗張強度）。
印刷領域：抗張強度低的牛皮紙在印刷過程中可能因張力作用斷裂，影響生產效率。
質量控制：生產過程中通過定期抗張測試，可及時發現原料或工藝波動，調整生產參數以保證產品質量穩定。
通過嚴格遵循測試標準和規范操作，牛皮紙的抗張測試結果可準確反映其力學性能，為生產、應用和質量評價提供可靠依據。
