三坐標檢測薄壁件：如何消除裝夾變形誤差？

在精密制造領域，薄壁零件（如電機端蓋、航空結構件）的三坐標檢測長期面臨一個隱蔽而頑固的挑戰：裝夾變形。

在薄壁件測量中，傳統方法對“裝夾導致的變形誤差”幾乎無法覺察。當這種變形在測量時被掩蓋，裝配時卻暴露，最終會導致產品振動、異響甚至失效——當壁厚僅2-3mm的端蓋承受傳統虎鉗數百牛頓的夾緊力時，其微米級的形變足以讓電機的NVH（噪聲、振動與聲振粗糙度）性能失控。

薄壁件在裝夾過程中變形本質是“夾具-工件系統”在測量力、重力與夾緊力耦合作用下的力學響應。以典型電機端蓋為例（壁厚2-3mm），其裝夾需滿足三大條件：

1.力與力矩平衡

在夾緊點需滿足∑F=0（合力平衡）與∑M=0（合力矩平衡）。若夾點分布不對稱，局部力矩將誘發翹曲變形，導致端面平面度失真。

2.摩擦約束失效

根據庫倫摩擦定律，夾具與工件的切向力需滿足|Fx|+|Fy|≤μFz（μ為摩擦系數）。當夾緊力不足時，工件在測量過程中可能發生微滑移，產生“虛位誤差”。

3.材料彈性變形限界

法向接觸力Fz必須滿足0<Fz≤Sy·A（Sy為屈服強度，A為接觸面積）。當鋁合金端蓋（Sy≈120MPa）與直徑8mm鋼質墊塊接觸時，單點夾緊力超過300N即產生塑性壓痕，使軸承安裝孔圓度偏差擴大3倍。

“柔性夾具+低測力觸發”三坐標檢測的復合解決方案

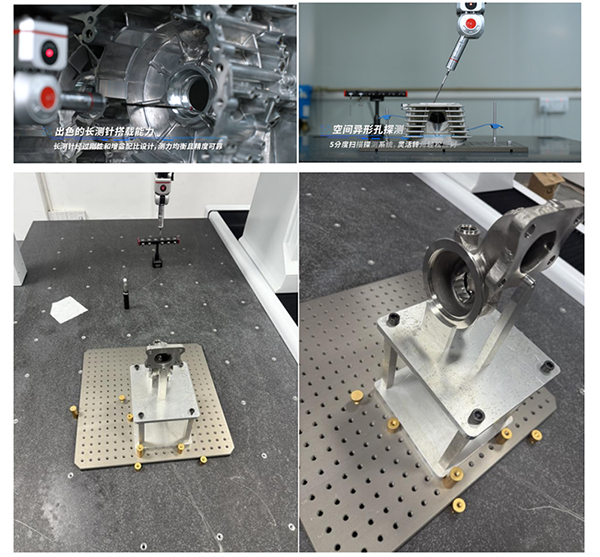

如針對電機端蓋、殼體類零件易受裝夾與測量力影響產生微變形，以及深腔微型特征，中圖儀器三坐標夾具使用在測量機上，利用其模塊化的支持和參考裝置，完成對所測工件的柔性固定；測頭觸發平衡力學設計，靈敏、可靠、耐久，具有高觸發測量重復性，豐富的測針配件系統滿足多樣化的測量需求。

且配備全自動測針更換架，根據測量程序自動切換不同長度、角度的加長桿及微型測針，精準深入定子槽底、微型散熱孔、軸承安裝孔等隱蔽區域。

裝夾變形控制核心在于“物理柔性化+數字孿生化”，已不再是單純的“夾具設計”。當每一微米的變形都被三坐標檢測精準感知與補償，那些曾隱形的誤差，終將無所遁形。
