應用案例 | 銅鉬采選廠的礦漿流量測量

銅鉬采選廠的礦漿流量測量

·測量強磨損性的礦漿漿液

·采用耐磨損的聚氨酯襯里的流量計

·減少維護并提升運行時間，從而降低成本

背景

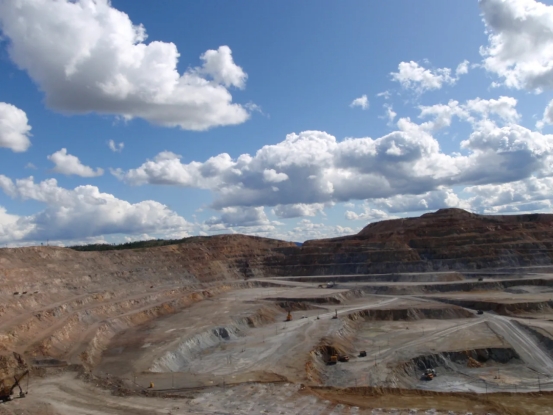

位于亞洲的 Erdenet 礦業公司，是一家頗具規模的礦石開采加工廠。它于 1978 年開始運營，是蒙古和俄羅斯政府的合資企業。該公司的主要開采區 Erdenetiin-Ovoo，位于烏蘭巴托西北 400公里處。如今，該公司已經發展為一家綜合性的礦業企業，每年處理 25 萬噸礦石，生產 530萬噸精銅礦（約占全球產量的 7 %），以及每年 3.0 萬噸精鉬礦。

測量要求

在礦石加工的后期，會使用流量計來測量礦漿。礦漿具有很強的研磨性，其密度為 1.24 g/cm3。每條管道的流量為 10.500 m3/h。礦漿的溫度隨季節而波動，冬季為 +3 °C / +37.4 °F，夏季則高達 +20 °C / +68 °F。過程壓力約為 3 bar。為了滿足環境保護的規定，必須進行流量測量。電磁流量計，測量進入廢料堆場的礦漿量。

科隆解決方案

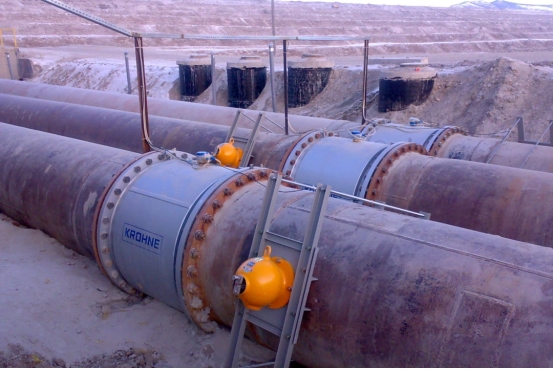

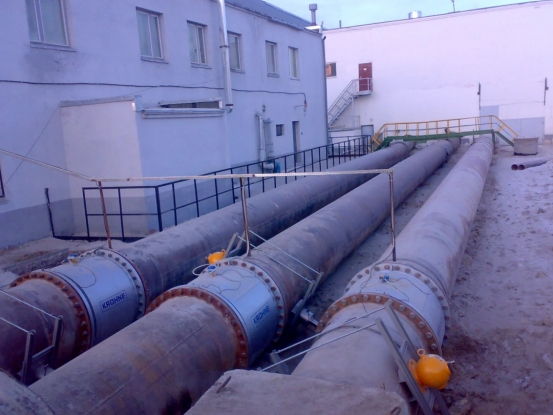

Erdenet 礦業公司青睞于科隆的專業性，選擇了 OPTIFLUX 4300，以應對這一苛刻的礦漿應用。電磁流量計的傳感器，采用了堅固耐用的全焊接結構。所需的口徑為 1200 mm。耐用的聚氨酯襯里，具有出色的耐磨性，以滿足高密度礦漿的要求。襯里的厚度為 24 mm，該尺寸與所連接工藝管道的內徑完全一致。對于研磨性的介質，即使細微的內徑差也會加速磨損。齊平安裝的哈氏合金（Hastelloy C4）電極，對流體不構成阻礙，因此磨損和噪音較小。電極有低噪音涂層，不僅延長了使用壽命，還降低了噪聲干擾。選配了特殊的襯里保護環：入口處為 3 號保護環，而在出口處采用了 1 號保護環。IFC 300 信號轉換器，集成了智能噪聲過濾技術。IFC 300 的過程診斷功能，能夠幫助客戶合理地設置參數，并提供傳感器、轉換器和工藝狀態的信息。

客戶利益

客戶所選擇的 OPTIFLUX 4300，不僅性能出色、結構堅固，而且使用壽命長。通過高品質的解決方案，輕松應對高研磨性的礦漿 — 幫助 Erdent 礦業公司減少維護并延長運行時間。更換口徑 DN 1200 流量計的投資，相較于裝置停車和介質損失的代價而言，微乎其微。

使用產品

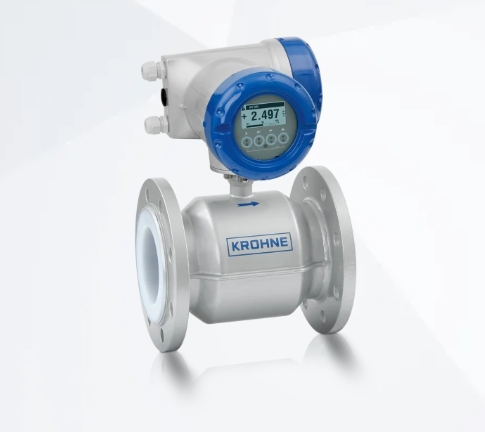

OPTIFLUX 4300電磁流量計，適用于高端的過程和貿易交接級應用

·高精度（±0.2%），取得貿易交接認證

·用于低電導率介質（>1 μS/cm）和高含固量（≤70%）

·法蘭口徑：DN2.5…3000 / 1⁄10…120"，壓力等級最高 PN40 / ASME Cl 600（可根據要求提供更高壓力）

·3 x 4…20 mA、HART®、Modbus、FF、Profibus-PA/DP、PROFINET

科隆電磁流量計無懼礦漿嚴苛磨損，精準穩定測量，顯著提升選礦效率與可靠性，降本增效。
