<ul id="qqie6"></ul> 東莞市歐準特精密機械經營部
| 產地 | 國產 | 加工定制 | 否 |
|---|

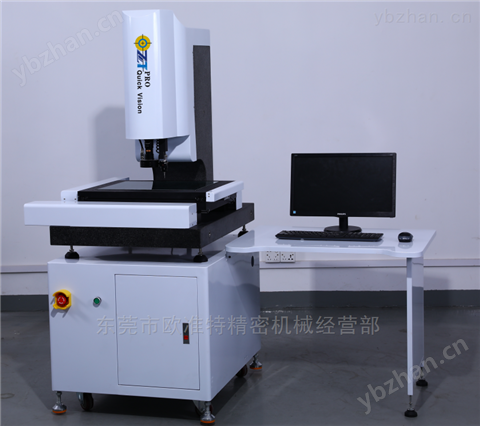

惠州手動4030二次元 手動4030影像儀，全自動影像測量儀主要應用在PCB線路板、覆銅板、平板玻璃、液晶模組、刀模、絕緣材料等行業，全自動影像測量儀是由的小龍門CNC型影像測量儀，采用精密配件為提高測量儀工作狀態時的精確度及穩定性提供有力保證。
惠州手動4030二次元 手動4030影像儀
儀器簡介： | 全自動影像測量儀是由的小龍門CNC型影像測量儀，采用精密配件為提高測量儀工作狀態時的精確度及穩定性提供有力保證。 | |||||
儀器用途：
儀器特點： ● 高精度大理石基座、橫梁保證*的穩定性及剛性。 ● 小龍門移動式架構即工作臺載物玻璃不動，可獲得更高的速度而不影響測量。 ● 精密研磨級滾珠螺桿和日本THK精密線性導軌，配日本安川伺服馬達采用雙重閉環運動控制，具有高速精確的定位以及運動的穩定性。 ● 配SONY高分辨率彩色攝像機，采用我公司自主研發的表面冷光源，表面光由獨立四十八組光源組成，每一組均為恒流源驅動，連續可調，保證高品質的測量畫面； ● 測量系統采用進口開放式英國RENISHAW精密光學尺，分辨率為0.5um； ● 采用我公司開發的嵌入式模塊控制電機，提高了電機響應速度，還簡化了儀器與PC機的接口，PC機與儀器通過USB線和S端子線連接； |
● 自動連續變倍鏡頭，自動變倍后無需人工重新進行精度校驗； ● 影像導航系統讓你快速定位工件測量位置，大幅提高測量效率； ● 配裝由本公司研發的Quickmeasuring全自動測量軟件，可編程自動檢測，大大提高測量效率；
★可選配英國RENISHAW接觸式探針，并配送Ф1、Ф2探針，搭配QuickMeasuring全自動影像測量軟件，進行三次元測量。 | |||||
儀器規格參數： | ||||||
儀器型號 | quick visionplus-3020 | quick visionplus-4030 | quick visionplus-5040 | |||
行程(mm) | 300×200×200 | 400×300×200 | 500×400×200 | |||
外形尺寸(mm) | 866×740×1750 | 866×740×1750 | 1116×940×1760 | |||
儀器重量(Kg) | 360 | 400 | 520 | |||
承重(Kg) | 35 | 35 | 30 | |||
測量精度 | XY軸 | ≤(3+L/200)um | ||||
Z軸 | ≤(4+L/200)um | |||||
光柵尺 | 進口開放式光柵尺，分辨率0.5um | |||||
CCD | SONY彩色攝像機 | |||||
光學系統 | 自動變倍鏡頭；可選配激光，可測量透明式玻璃的厚度與平整度 | |||||
光源 | 連續可調式LED環形表面光及輪廓光，根據放大倍率確定光強 | |||||
軟件 | QuickMeasuring全自動影像測量軟件 | |||||
工作環境 | 溫度20℃±3℃,濕度45％~75％ | |||||
電源 | 220V±10％50Hz | |||||
惠州手動4030二次元 手動4030影像儀
