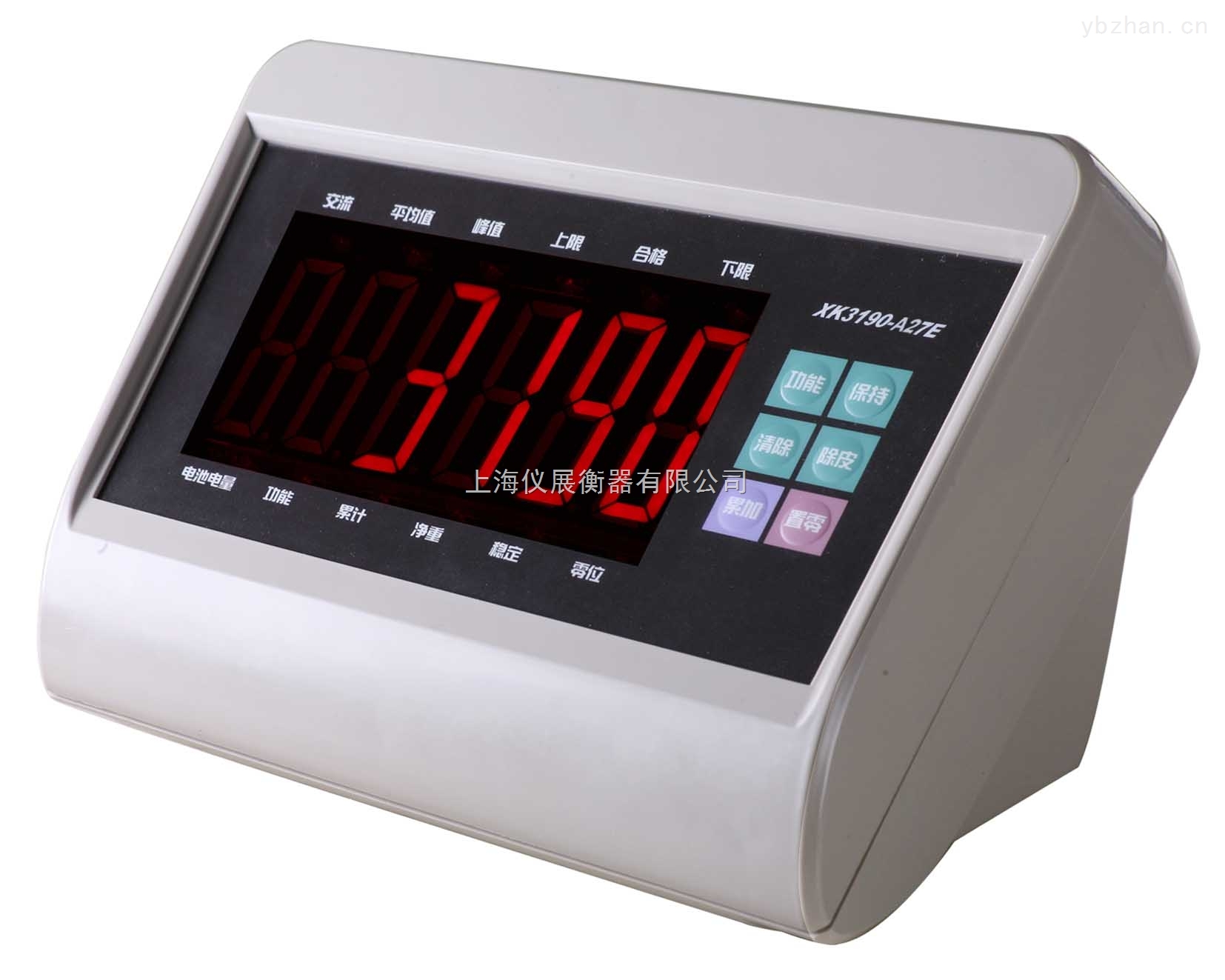

XK3190-A27EKD藍牙電子稱重儀表顯示器通訊協議 上海耀華A27EKD稱重儀表
XK3190-A27EKD串行通訊接口
通訊接口采用RS232C，所有數據均為ASCII碼，每組數據有10位組成，第1位為起始位，第10位為停止位，中間8位為數據位，無校驗位。
1.連接方式
通訊接口采用9芯插座（針），引腳定義如下：2號腳為信號TXD（串行通訊數據線），5號腳為地線；連接線推薦使用屏蔽線。具體參見圖2-4.
2.接口參數
①信號：RS232C信號
②波特率：1200/2400/4800/9600
3. 通訊方式
方式一、P5=2：連續發送
所傳送的數據為稱量(毛重、凈重或皮重，由P4參數決定)。
毛重格式為： ww000.000kg 或 ww000.000lb
凈重格式為： wn000.000kg 或 wn000.000lb
皮重格式為： wt000.000kg 或 wt000.000lb
注：以上小數點位置是根據儀表的小數點位置設置確定。
方式二、P5=3：穩定后連續發送
所傳送的數據為稱量(毛重、凈重或皮重，由P4參數決定)。
毛重格式為： ww000.000kg 或 ww000.000lb
凈重格式為： wn000.000kg 或 wn000.000lb
皮重格式為： wt000.000kg 或 wt000.000lb
注：以上小數點位置是根據儀表的小數點位置設置確定。
方式三、P5=4
指令方式 (命令字均為ASCII字符):
儀表按上位機所發送的指令，執行相應的操作。
命令R 儀表接收命令并發送一次重量數據（格式同連續方式一）
命令T 儀表接收命令，儀表去皮（同去皮鍵），儀表返回CR LF
命令Z 儀表接收命令，儀表置零（同置零鍵），儀表返回CR LF
方式四、P5=5：連續發送
數據格式：= <重量數據（含小數點）>，所有數據均為ASCII碼。
注: = 數據格式頭，ASCII碼。
<重量數據（含小數點）> ：包含小數點在內的六位有符號重量數據，ASCII碼。
重量數據均為低位在前，高位和符號位在后。負數符號位發送為“-”，正數時符號位發送為0。
例如當前儀表顯示的重量為 -500.00kg，則串行輸出數據為：= 00.005-。
當前儀表顯示的重量為 500.00kg，則串行輸出數據為：= 00.0050。
