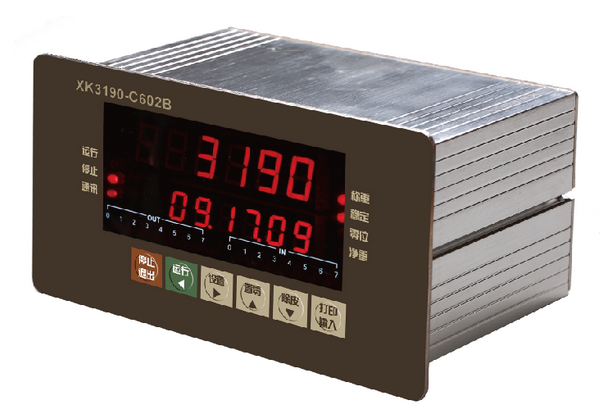

 項目詳細介紹 XK3190-C602B盤裝式可編程控制儀表，適用于配料秤、定量秤、分選秤等自動衡器以及有控制功能要求的各類衡器或自動化控制系統等。

基本功能
◆采用32位高性能ARM處理器，主頻72M
◆采用24位高速高精度AD轉換芯片，確保精準測量
◆AD采樣速度，數字濾波強度可設
◆采用梯形圖或指令表語言編程，兼容三菱公司編程軟件
◆指令系統可實現各類運算、通訊、打印、控制等多種功能
◆稱量記錄貯存/檢查/刪除處理，斷電數據保護
◆具有精確時鐘、日歷、自動閏年閏月
◆8路光電隔離開關量輸入，含2路高速計數/編碼器/中斷輸入
◆8路光電隔離開關量輸出，選配外接繼電器盒
◆通過選配I/O擴展盒，多可擴展40路輸入40路輸出
◆2路獨立異步串行通訊接口，RS232/RS422/RS485可選，可編程通訊方式
◆內置ModBUS總線協議，兼容施耐德、西門子等多品牌PLC
◆并行/串行打印接口，兼容多種標準打印機
◆光電隔離20mA電流環大屏幕接口
◆光電隔離4～20mA/0～5V/0～10V 模擬量輸出

技術參數
◆準確度等級：3級
◆大檢定分度數：3000
◆高精度AD轉換，可讀性達1/30000
◆分度值：1/2/5/10/20/50  可選
◆轉換速度：200 次/秒
◆非線性：≤0.0015%
◆每檢定分度值e的小輸入信號電壓：1μV
◆輸入信號范圍：-15mV～15mV
◆傳感器供橋電源：DC 5V / 200mA
◆傳感器連接：350Ω 1~8個，6線制，長線自動補償
◆顯示：主顯示6位LED數碼管,字高0.56英寸,
        輔助顯示6位LED,字高0.4英寸,23個狀態指示燈
◆大程序步：16 K
◆工作電源： AC 110～230V、50/60 Hz
             AC/DC 24V（可選）
◆通訊接口：RS-232C、RS485通訊、大屏幕接口
大屏幕接口
◆信號輸出方式：串行輸出，電流環信號。
◆波特率：600
◆傳輸距離：≤200米
串行通訊接口
◆RS232C方式及RS485方式
◆波特率：600/1200/2400/4800/9600可選
◆傳輸距離：≤30米   (RS232C方式)
                     ≤1000米（RS485方式）
◆使用溫度：-10 ℃～40 ℃
◆儲運溫度：-25 ℃～55 ℃
◆外型尺寸  機殼：164×90×105 (mm)（寬×高×深）
◆安裝開孔尺寸：152×77 (mm)
