螺絲卡箍式衛生型壓力表 返回列表頁

一、儀表簡介：

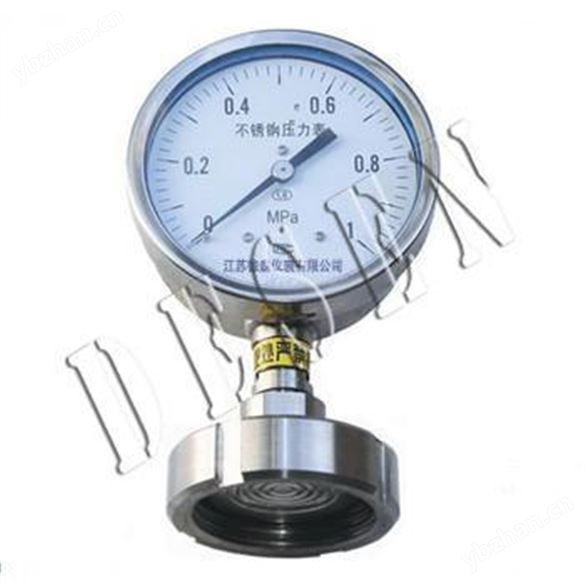

螺紋卡箍式衛生型壓力表是由通用型壓力儀表與隔膜隔離器組成一個系統的隔膜壓力表。具有在工藝現場裝拆快捷方便、不易污染、容易清洗、安全可靠的安全等優點。能滿足藥品生產質量規范(GMP)的要求。在制藥、食品、飲水、水處理等行業對儀表有衛生要求的工藝流程中得到廣泛應用。

二、工作原理：

螺紋卡箍式衛生型壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形—位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被測介質的壓力值。

三、功能特性：

1、溫度特性

由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系數、隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離20±5℃時，對于低量程壓力儀表的影響尤為明顯。一般受壓部溫度誤差規定不大于1.0%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量?jī)烧咧汀?/p>

2、 液位差

尤其對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響，在精確測量時更應注意。

3、 耐蝕性

隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。

四、材料的選擇：

1、隔膜材料：0Cr17Ni12Mo2（316）; 0Cr17Ni14Mo2（316L）；蒙乃爾合金（Cu30Ni70）;哈氏合金（H276C）;鉭（Ta）及氟塑料（F4）。

2、法蘭材料：不銹鋼0Cr18Ni9（304）、0Cr17Ni12Mo2（316）；不銹鋼內襯氟塑料（316+F4）。

3、密封墊圈材料：橡膠；氟橡膠；硅橡膠及氟塑料。

五、組成：

1、帶隔膜密封的全不銹鋼壓力表；

2、不銹鋼卡箍；

3、防腐膠圈；

4、下法蘭焊接聯結體。

內螺母管線螺紋連接衛生型壓力表由二項組成：（1）帶隔膜密封的全不銹鋼壓力表；（2）陰螺紋帶聯結螺。

六、隔膜裝置法蘭尺寸：

1、卡箍式隔膜隔離器[代號MC] ；

2、法蘭尺寸 A B 11/2 43.5 50.5  2 56.5 64.0；

3、自選件（符合ISO--2852標準）。

七、隔膜液的選擇：

 八、規格型號：

九、訂貨須知：

1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。

2、如有特殊要求，請?jiān)谟嗀洉r(shí)詳細說明。

3、膜片壓力表的隔膜材質的選擇：對強酸類介質應該選用HC HB TA 膜片，要襯四氟，對強堿類要用316L膜片。

售后服務：

1、從合同簽訂之日起，公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務。

2、公司將定期與客戶交流，了解產品的使用情況，并解決客戶使用過程中產生的問題。

3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用。

4、產品出現質量問題或?qū)Ξa(chǎn)品不滿意，用戶可以無條件的選擇退換貨，公司不收取任何的手續費，出現質量問題，承擔來回的運費。
