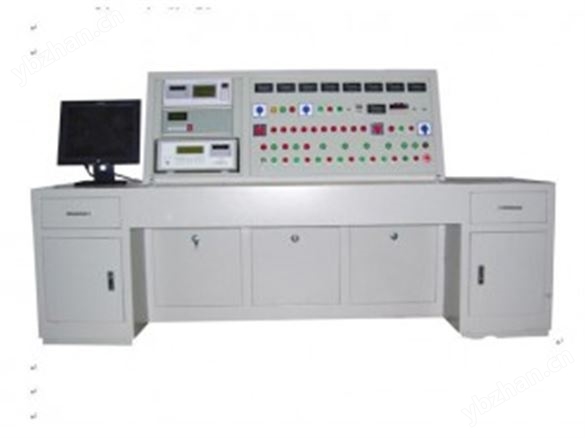

HN3000變壓器綜合特性測試臺 返回列表頁

功能簡介：

本公司生產的變壓器綜合測試臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。

測試項目

變壓器變比測試/直流電阻測試/空載損耗測試/負載損耗測試/交流耐壓測試/感應高壓測試/倍頻試驗

本綜合臺能完成5000kVA以下的空載試驗，6300kVA以下的空負載試驗、變比組別試驗、直流電阻試驗、絕緣電阻試驗、阻抗實驗、三倍頻感應耐壓試驗及交流耐壓試驗于一體。

功能特點：

1、變壓器空載、負載、直流電阻、變比極性試驗。

◇變壓器空載、負載、直流電阻、變比極性試驗通過工控機完成試驗。

◇變壓器綜合測試臺對整個回路進行全面控制及測量監控。

◇所測量數據通過微機進行自動處理,并可根據需要儲存/打印。

2、工頻耐壓試驗

◇由于此試驗屬安規高壓試驗，為確保試驗設備及人身安全，此項試驗沒有采用工控機完成試驗。

◇采用電動控制調壓系統。自動升降壓，數字顯示

◇零位保護，過電流保護，過電壓保護。

◇高壓泄漏電流顯示及保護。

3、感應耐壓試驗

◇由于此試驗屬安規高壓試驗，為確保試驗設備及人身安全，此項試驗沒有采用工控機完成試驗。

◇采用150Hz中頻發電機組提供試驗電源。

4、變壓器綜合試驗系統由四部分組成

◇用于各測試單元及儀表監視數據收集的變壓器綜合試驗臺。

◇低壓控制柜。

◇中頻發電機組。

◇工頻耐壓試驗。

5、變壓器綜合試驗臺由四大部分組成

◇工控機及數據處理軟件系統。

◇各測試單元數據收集系統。

◇強電控制及儀表監視系統。

◇人機界面綜合系統。

2、技術參數：

1、變壓器特性測試儀技術指標：

 ◇電壓測量范圍 1V—500V,電流測量范圍100mA—5A,精度 0.1 級。

 ◇功率U*I, 精度0.2級。

 ◇工作頻率50HZ。

 ◇功率因素0.050--0.999，精度0.2級。

 ◇頻率45—65Hz，精度0.1級。

2、直流電阻測試儀技術指標：

 ◇測量范圍： 0.01A：1μΩ~2kΩ    1A：1μΩ~20Ω

                 5A：1μΩ~4Ω     10A：1μΩ-2Ω

 ◇測量精度：0.2級，分辨率： 1μΩ

3、全自動變比測試儀技術指標：

 ◇變比測量范圍：1-10000

 ◇精度：0.2級。

 ◇電源：AC 220V±10％，50Ｈz。

4、電流互感器的技術指標

◇測量范圍100mA-200A。

◇精度為級0.05級。

◇其變比為　5A、10A、20A、50A、100A、200A六檔。

5、感應調壓器的技術指標

◇輸入電壓三相400V。

◇輸出電壓三相20V-650V。

◇輸出容量100KVA。

6、20kVA/50kV試驗變壓器的技術指標

◇額定容量：20kVA

◇輸入電壓：AC400V

◇輸入電流：50A

◇輸出電壓：?jiǎn)蜗?0kV

◇輸出電流：500mA

7、30kW/800V中頻發電機的技術指標

◇中頻發電機

◆型號：YR--8繞線式中頻發電機

◆額定功率：30kW

◆額定電壓：800V

◆名義頻率：150Hz

◆額定功率因素：cosφ=0.8滯后

◆相數：3ph

◇ 電動機

◆型號：Y - 4三相鼠籠式異步電動機

◆額定功率：22kW

◆額定電壓：380V

◆額定頻率：50Hz

◆極數：4P

◆同步轉速：1480r/min

（注：以上即電壓等級為10kV/0.4kV/2500kVA以下油浸式電力變壓器、干式變壓器試驗配置參數，可根據客戶的被試品以及所需要做的試驗項目定制）
