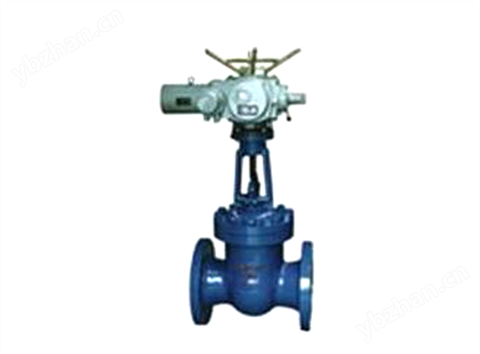

高溫鉻鉬鋼閘閥
產品型號 Z941Y 適用范圍 電站，高溫
產品別名 高溫閘閥 連接形式 法蘭
主體材料 鉻鉬鋼 公稱通徑 DN15-500（mm）
適用介質 蒸汽 壓力范圍 1.6-32（Mpa）
適用溫度 570（℃）
高溫鉻鉬鋼閘閥產品引用標準
Z941Y高溫鉻鉬鋼閘閥設計與制造：GB12234
Z941Y高溫鉻鉬鋼閘閥結構長度：GB12221
Z941Y高溫鉻鉬鋼閘閥壓力溫度等級：GB9131 GB/T74 HG20604
Z941Y高溫鉻鉬鋼閘閥連接法蘭：JG/T79 GB9113 HG20593-20635
Z941Y高溫鉻鉬鋼閘閥試驗與檢驗：GB13927 JB/T9092
高溫鉻鉬鋼閘閥產品用途
Z941Y高溫鉻鉬鋼閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各
種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
高溫鉻鉬鋼閘閥產品結構特點
1.符合標準的要求，密封可靠，性能優良，造型美觀。
2.閘板與閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷
性能好、使用壽命長。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
高溫鉻鉬鋼閘閥主要零件的材料說明
| 閥體 | WCB | A105 | Cr5Mo | ZGCr18Ni9Ti |
| 閥蓋 | WCB | A105 | Cr5Mo | ZGCr18Ni9Ti |
| 支架 | WCB | A105 | Cr5Mo | ZGCr18Ni9Ti |
| 閘板 | WCB | 25 | Cr5Mo | ZGCr18Ni9Ti |
| 閥桿 | 2Cr13 | 2Cr13 | 38CrMoA1、25Cr2MoV | 1Cr18Ni9Ti |
| 閥座 | 25 | 25 | 304 | 304 |
| 密封環 | 304、增強柔性石墨 |
| 填料 | 增強柔性石墨 |
| 閥桿螺母 | ZCuA110Fe3
|
