<ul id="qqie6"></ul> 上海西瑪克閥門制造有限公司

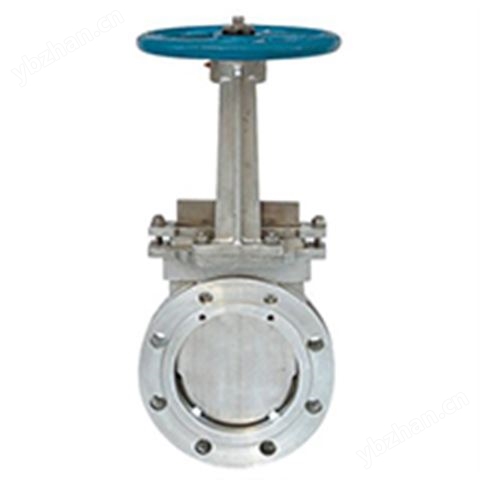

技術參數和性能刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸DN50~DN800，可在工作壓力0.6MPa~1.6MPa，使用溫度≤100℃情況下正常工作
技術參數和性能
刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa，使用溫度 ≤100℃ 情況下正常工作。刀型閘閥的閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。刀型閘閥適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。
刀型閘閥執行標準： 設計制造: JB/T8691-1998
結構長度: GB/T15188.2-94
法蘭連接: GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92
刀型閘閥外型尺寸：
| DN | L | PN10 | PN16 | D0 | H | ||||||
| D | D1 | D2 | z×M | D | D1 | D2 | z×M | ||||
| 50 | 43 | 160 | 125 | 100 | 4×M16 | 160 | 125 | 99 | 4×M16 | 180 | 285 |
| 65 | 46 | 180 | 145 | 120 | 4×M16 | 185 | 145 | 120 | 4×M16 | 180 | 298 |
| 80 | 46 | 195 | 160 | 135 | 4×M16 | 200 | 160 | 135 | 8×M16 | 220 | 315 |
| 100 | 52 | 215 | 180 | 155 | 8×M16 | 220 | 180 | 155 | 8×M16 | 220 | 365 |
| 125 | 56 | 245 | 210 | 185 | 8×M16 | 250 | 210 | 185 | 8×M16 | 230 | 400 |
| 150 | 56 | 280 | 240 | 210 | 8×M20 | 285 | 240 | 210 | 8×M20 | 280 | 475 |
| 200 | 60 | 335 | 295 | 265 | 8×M20 | 340 | 295 | 265 | 12×M20 | 360 | 540 |
| 250 | 68 | 390 | 350 | 320 | 12×M20 | 405 | 355 | 310 | 12×M22 | 360 | 630 |
| 300 | 78 | 440 | 400 | 368 | 12×M20 | 460 | 410 | 375 | 12×M22 | 400 | 780 |
| 350 | 78 | 500 | 460 | 428 | 16×M20 | 520 | 470 | 435 | 16×M22 | 400 | 885 |
| 400 | 102 | 565 | 515 | 482 | 16×M22 | 580 | 525 | 485 | 16×M27 | 400 | 990 |
| 450 | 114 | 615 | 565 | 532 | 20×M22 | 640 | 585 | 545 | 20×M27 | 560 | 1100 |
| 500 | 127 | 670 | 620 | 585 | 23×M22 | 715 | 650 | 609 | 20×M30 | 530 | 1200 |
| 600 | 154 | 780 | 725 | 685 | 20×M27 | 840 | 770 | 720 | 20×M36 | 600 | 1450 |
| 800 | 190 | 1010 | 950 | 898 | 24×M30 | 1025 | 950 | 898 | 24×M36 | 680 | 2000 |
