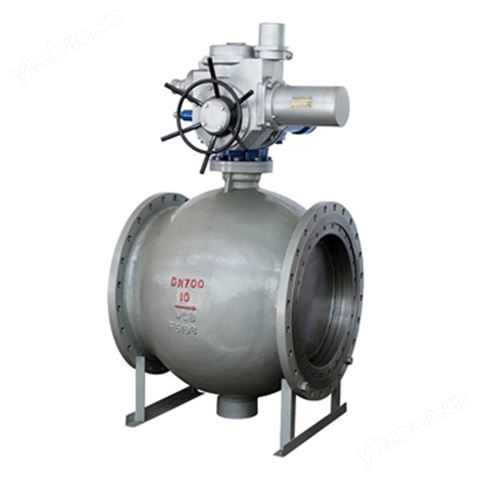

一、電動偏心半球閥 產品概述
本公司的電動偏心半球閥是引進的一種新型電動球閥。球閥采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封好，使用壽命較長。電動偏心半球閥V型切口的球芯與金屬閥座之間具有剪切作用，適用于含纖維、微小固體顆粒及料漿等介質。啟閉件采用V型球缺結構，制止了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。電動偏心半球閥結構緊湊，通用性好，流量特性為近似等百分比，可調范圍大，理論上限可調比為100:1。電動偏心半球閥V型球閥適用150～600LB、PN1.6～6.4MPa，工作溫度≤300℃的各種管路上(高溫定制)，用于調節節管路中介質的壓力及流量，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。
二、電動偏心半球閥 產品特點
（1）流體阻力小，全通徑的電動球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密。有兩個密封面，而且目前球閥的密封面材料使用多種塑料，密封性好，能實現密封。在真空系統中也常使用。
（4）操作方便，開閉快，從全開到全關旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍大，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于電動偏心半球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
三、電動偏心半球閥 執行器技術參數
電源電壓 | AC220/380V，50/60Hz |
輸出力矩 | HR：50N·M～2000N·M；HQ：50N·M～3000N·M |
動作范圍 | 0～90° 0～360° |
動作時間 | 15秒/30秒/60秒 |
保護裝置 | 過熱保護 |
環境溫度 | -30°～60° |
手動操作 | 同附件帶手柄、手輪 |
限位 | 電氣、機械二重限位 |
防護等級 | 相當于IP-65 |
防爆等級 | ExdII BT4；特殊要求可定制ExdII BT6 |
位置測量 | 可選裝開關或電位計 |
驅動電機 | 8W/E |
進線接口 | PE1/2〞進線線鎖 |
四、電動偏心半球閥 主要設計標準
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
五、電動偏心半球閥 主要零件材料
零件名稱 | 材料 |
閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯、金屬密封 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
