產品簡介

液壓三通高壓球閥BK3

詳細介紹

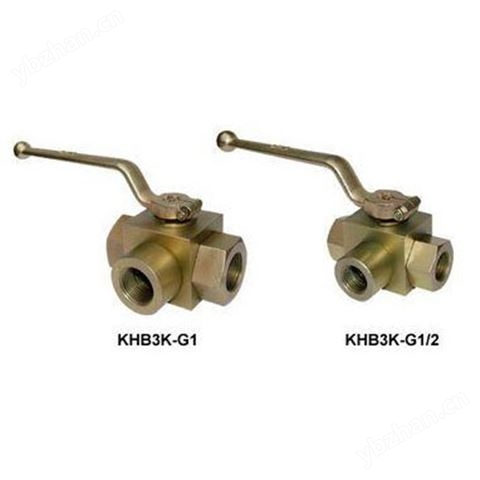

液壓三通高壓球閥BK3/SK3

DN4-25 碳鋼方閥體三通球閥 BK3

DN20-50 碳鋼鍛造閥體三通球閥 SK3

DN4-50 不銹鋼三通球閥 BK3 英制直管螺紋BSPP

DN4-50 不銹鋼三通球閥BK3 美制錐管螺紋NPT DIN2353 接口

訂貨示例，在基本型號后添加通道機能形式代碼，如：BK3 G1/4 06 1125 L 注意!!

BK3/SK3標準球閥的密封功能只在以下兩種情況下有效：

1. 被關閉的接口壓力為零；

2. 兩個連通接口的壓力高于被關閉接口的壓力；

如果要求所有接口都受壓（PN1=PN2），或用于氣體介質的三通球閥,則是另一種特殊密封結構的三通球閥，訂貨時需在型號后加 "A" 。

球閥鋼球通道機能形式：

中間位置（90°時）只能中間接口承受壓力。

閥體尺寸以及工作壓力，適用于各種接口形式
(PEEK:聚醚醚酮密封,具有較好耐腐蝕性; POM:聚甲醛密封; PTFE增強聚四氟乙烯密封,具有耐腐蝕性)

通徑 DN	工作壓力bar			L1 mm		B mm		H mm		H1 mm		H2 mm	H4 mm		M mm	SW mm
通徑 DN	碳鋼	不銹鋼		L1 mm		B mm		H mm		H1 mm		H2 mm	H4 mm		M mm	SW mm
	POM	PEEK	PTFE	碳鋼	不銹鋼	碳鋼	不銹鋼	碳鋼	不銹鋼	碳鋼	不銹鋼		碳鋼	不銹鋼
4	400	400	100	36	40	26	35	43.5	46.5	32	35	8.5	13	16	M5	9
6	400	400	100	36	40	26	35	43.5	46.5	32	35	8.5	13	16	M5	9
8	400	400	100	36	40	26	35	43.5	46.5	32	35	8.5	13	16	M5	9
10	400	400	100	43	45	32	42	49	51.5	38	40	8.5	16.5	18	M5	9
13	350	350	100	48	50	35	47	51	56	40	40	8.5	17.5	17	M5	9
16	350	-	-	48	-	38	-	62	-	46	-	12	19	-	M6	12
20	350	350	100	61	65	49	61	73	73.5	57	57	12.5	24.5	24.5	M6	14
25	350	350	100	65	80	60	63	76	81.5	60	65	12.5	26.5	30	M6	14
32	350	350	100	80	100	76	78	104	99	84	80	14	38	38	M8	17
40	350	250	100	85	105	83	85	111	109	92	90	14	41.5	42	M8	17
50	350	250	100	100	120	100	100	130	139	111	120	14	50	62	M8	19

球閥接口形式	常用碳鋼三通球閥型號密封POM、FPM	常用不銹鋼三通球閥型號密封PEEK、FPM	通徑 DN	實際內徑LW	D	RA mm	L mm	L10	i mm
英制直管螺紋BSPP	BK3 G1/8 04 1125	BK3 G1/8 04 4465	4	5	G 1/8″	-	69	32	9
	BK3 G1/4 06 1125	BK3 G1/4 06 4465	6	6	G 1/4″	-	69	32	12
	BK3 G3/8 08 1125	BK3 G3/8 08 4465	8	7	G 3/8″	-	69	37	12
	BK3 G3/8 10 1125	BK3 G3/8 10 4465	10	9	G 3/8″	-	73	35	12
	BK3 G1/2 13 1125	BK3 G1/2 13 4465	13	11.5	G 1/2″	-	85	37	14
	BK3 G1/2 16 1125	-	16	14	G 1/2″	-	84	38	14
	SK3 G3/4 20 2125	BK3 G3/4 20 4465	20	18	G 3/4″	-	96	47	17
	SK3 G1 25 2125	BK3 G1 25 4465	25	22	G 1″	-	113	55	19
	SK3 G11/4 25 2125	BK3 G11/4 25 4465	25	22	G11/4″	-	121	55	20
	SK3 G11/4 32 3125	BK3 G11/4 32 4465	32	30	G11/4″	-	110	70	20
	SK3 G11/2 40 3125	BK3 G11/2 40 4465	40	35	G11/2″	-	120	72	24
	SK3 G2 50 3125	BK3 G2 50 4465	50	44	G2″	-	140	85	28
美制錐管螺紋NPT	BK3 1/8NPT 04 1125	BK3 1/8NPT 04 4465	4	5	1/8″NPT	-	69	32	12
	BK3 1/4NPT 06 1125	BK3 1/4NPT 06 4465	6	6	1/4″NPT	-	69	32	17
	BK3 3/8NPT 10 1125	BK3 3/8NPT 10 4465	10	9	3/8″NPT	-	73	35	17
	BK3 1/2NPT 13 1125	BK3 1/2NPT 13 4465	13	11.5	1/2″NPT	-	92	42	22
	BK3 3/4NPT 20 1125	BK3 3/4NPT 20 4465	20	18	3/4″NPT	-	97	47	23
	BK3 1 NPT 25 1125	BK3 1NPT 25 4465	25	22	1″NPT	-	113	55	27
	BK3 11/4NPT 25 1125	BK3 11/4NPT 25 4465	25	22	11/4″NPT	-	131	55	28
	SK3 11/4NPT 32 3125	BK3 11/4NPT 32 4465	32	30	11/4″NPT	-	115	70	28
	SK3 11/2NPT 40 3125	BK3 11/2NPT 40 4465	40	35	11/2″NPT	-	135	75	28
	SK3 2NPT 50 3125	BK3 2NPT 50 4465	50	44	2″NPT	-	140	85	30
公制螺紋 24°錐面	BK3 06L 04 1125	BK3 06L 04 4465	4	5	M12×1.5	6	67	32	7
DIN2353 輕系列 "L"	BK3 08L 06 1125	BK3 08L 06 4465	6	6	M14×1.5	8	67	32	7
	BK3 10L 08 1125	BK3 10L 08 4465	8	7	M16×1.5	10	71	32	8
	BK3 12L 10 1125	BK3 12L 10 4465	10	9	M18×1.5	12	75	35	8
	BK3 15L 13 1125	BK3 15L 13 4465	13	11.5	M22×1.5	15	84	42	9
	BK3 18L 13 1125	BK3 18L 13 4465	13	11.5	M26×1.5	18	84	42	9
	BK3 18L 16 1125	－	16	14	M26×1.5	18	83	43	9
	SK3 22L 20 2125	BK3 22L 20 4465	20	18	M30×2	22	102	47	11
	SK3 28L 25 2125	SK3 28L 25 4465	25	22	M36×2	28	108	55	11
	BK3 35L 25 1125	BK3 35L 25 4465	25	22	M45×2	35	114	60	13
	SK3 35L 32 3125	BK3 35L 32 4465	32	30	M45×2	35	128	69	13
	SK3 42L 40 3125	BK3 42L 40 4465	40	35	M52×2	42	133	74	13
公制螺紋 24°錐面	BK3 06S 04 1125	BK3 06S 04 4465	4	5	M14×1.5	6	71.5	32	9
DIN2353 重系列 "S"	BKH 08S 04 1125	BKH 08S 04 4465	4	5	M16×1.5	8	73	32	9
	BK3 10S 06 1125	BK3 10S 06 4465	6	6	M18×1.5	10	73	32	9
	BK3 12S 08 1125	BK3 12S 08 4465	8	7	M20×1.5	12	77	32	9
	BK3 14S 10 1125	BK3 14S 10 4465	10	9	M22×1.5	14	84	35	11
	BK3 16S 13 1125	BK3 16S 13 4465	13	11.5	M24×1.5	16	87	42	11
	BK3 20S 13 1125	BK3 20S 13 4465	13	11.5	M30×2	20	91	42	13
	BK3 20S 16 1125	－	16	14	M30×2	20	91	43	13
	SK3 25S 20 2125	BK3 25S 20 4465	20	18	M36×2	25	110	47	15
	SK3 30S 25 2125	BK3 30S 25 4465	25	22	M42×2	30	120	55	17
	BK3 38S 25 1125	BK3 38S 25 4465	25	22	M52×2	38	124	60	19
	SK3 38S 32 3125	BK3 38S 32 4465	32	30	M52×2	38	140	74	19
