產品簡介

一、產品H74系列圓片式止回閥概述：產品名稱：H74系列圓片式止回閥產品概述：本公司生產的H74系列圓片式止回閥，是一種超薄形止回閥，它具有結構簡單、外形美觀、重量輕、安裝方便等優點

詳細介紹

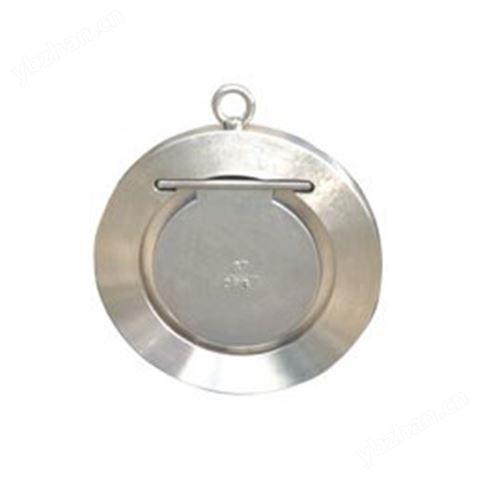

一、產品H74系列圓片式止回閥概述：

產品名稱：H74系列圓片式止回閥

產品概述：本公司生產的H74系列圓片式止回閥，是一種超薄形止回閥，它具有結構簡單、外形美觀、重量輕、安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所8為適用。

二、采用標準：

法蘭連接尺寸	結構長度	壓力試驗
DIN、ANSI、GB（適合中國地區）	DIN、ANSI	API 598

三、主要零件材料：

零件名稱	閥體、閥瓣	密封圈
材料	WCB、不銹鋼	丁腈橡膠、三元丙橡膠、聚四氟乙烯

四、主要技術參數:

型號	公稱壓力PN(mm)	試驗壓力 PS(Mpa)		適用溫度℃		適用介質
型號	公稱壓力PN(mm)	殼體	密封	硬密封	軟密封	油、水、酸堿等液體
H74-10	1.0	1.5	1.1	≤400	≤120 (8高≤250)
H74-16	1.6	2.4	1.76
H74-25	2.5	3.75	2.75
H74-40	4.0	6.0	4.4

五、H74系列圓片式止回閥主要外形連接尺寸：

公稱通徑 DN(mm)	尺寸
	d	L		D
	d	-	-	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	286	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	631
600	482	70	90	698	737	734	750

訂貨須知：

一、①H74系列圓片式止回閥產品名稱與型號②H74系列圓片式止回閥口徑③H74系列圓片式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的H74系列圓片式止回閥型號，請按H74系列圓片式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
