產品簡介

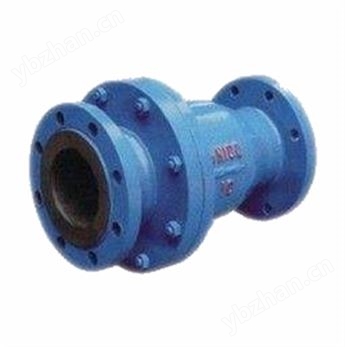

襯膠止回閥（又稱逆止閥），專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動

詳細介紹

襯膠止回閥描述
型號:H41J，H42J，H44J，H40J
尺寸:DN15-DN300
壓力:PN16
溫度:-5℃~+100℃
材質:鑄鐵，鑄鋼，不銹鋼
結構:旋啟式，升降式，浮球式，立式

富林克襯膠止回閥（又稱逆止閥），專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

適用介質--
適用于除強氧化劑(如硝酸、鉻酸、濃流酸及過氧化氫等和有機溶劑)外的、50%氟硅酸、鹽酸、30%硫酸、50%氫氟酸、85%磷酸、堿、鹽類、鍍金屬溶液、氫氧化納、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類、有機酸及醛類、水泥、石灰漿、植物油、元素氣體、醚類、酮類、酯類、除鹽水、凈化水等介質；

**襯膠止回閥標準**
遵循規范	STANDARD
設計與制造	GB12235/GB12236
結構長度	GB12221/JB96（長一短系列）
法蘭尺寸	JB78/JB79（GB HG SH）
試驗壓力	GB/T13927
標志	GB12220
供貨	GB/T12252

**襯膠止回閥零件材料表**
序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里層/閥蓋	各種橡膠
3	軸、閥瓣（板）	1 Cr13/35WCB　1Cr18Ni9/CF8　00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

襯膠止回閥結構尺寸

H44J旋啟式襯膠止回閥尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN （ mm ）	NPS （ inch ）	L	PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30

H41J升降式襯膠止回閥尺寸

PN1.6MPa
15	1/2	130	95	65	45	2	14	110	55	6
20	3/4	150	105	75	55	2	16	120	58	7.8
25	1	160	115	85	65	2	16	135	60	10
32	1 ¹ /4	180	135	100	78	2	18	150	75	12.5
40	1 ¹ /2	200	145	110	85	3	18	165	82	14.5
50	2	230	160	125	100	3	20	185	95	19.5
65	2 ¹ /2	290	180	145	120	3	20	210	105	25.5
80	3	310	195	160	135	3	22	235	120	30
100	4	350	215	180	155	3	24	260	135	36
125	5	400	245	210	185	3	26	310	158	62
150	6	480	280	240	210	3	28	350	180	78
200	8	495	335	295	265	3	30	420	215	156
250	10	622	405	355	320	3	32	505	240	172
300	12	698	460	410	375	4	34	560	265	240
350	14	787	520	470	435	4	38	605	300	208
400	16	914	580	525	485	4	40	650	350	265

H40J浮球式襯膠止回閥尺寸

公稱通徑		標準值							參考值
DN （ mm ）	NPS （ inch ）	L	D	D1	D2	f	b	Z-Φd	B	W （ kg ）
DN （ mm ）	NPS （ inch ）	PN1.0 （ MPa ）
25	1	152	115	85	65	2	16	4-Φ14	135	6.8
40	1 1/2	178	145	110	85	3	18	4-Φ18	170	11.5
50	2	178	160	125	100	3	20	4-Φ8	190	15
65	2 1/2	190	180	145	120	3	20	4-Φ18	210	20
80	3	203	195	160	135	3	22	4-Φ18	235	23
100	4	267	215	180	155	3	22	8-Φ18	300	44
150	6	394	280	240	210	3	24	8-Φ23	440	95

H42J立式襯膠止回閥尺寸

15	1/2	80	95	65	45	2	14	4-Ф14	2.5
20	3/4	90	105	75	55	2	16	4-Ф14	3.5
25	1	100	115	85	65	2	16	4-Ф14	4
32	11/4	110	135	100	78	2	18	4-Ф18	5
40	11/2	125	145	110	85	3	18	4-Ф18	6
50	2	140	160	125	100	3	20	4-Ф18	8
65	21/2	160	180	145	120	3	20	4-Ф18	10
80	3	185	195	160	135	3	22	8-Ф18	13.5
100	4	210	215	180	155	3	24	8-Ф18	28.5
150	6	300	280	240	210	3	28	8-Ф23	48
200	8	380	335	295	265	3	30	12-Ф23	105
250	10	356	405	355	320	3	32	12-Ф25	165
300	12	457	460	410	375	4	34	12-Ф25	195
350	14	533	520	470	435	4	38	16-Ф25	238
400	16	572	580	525	485	4	40	16-Ф30	295
