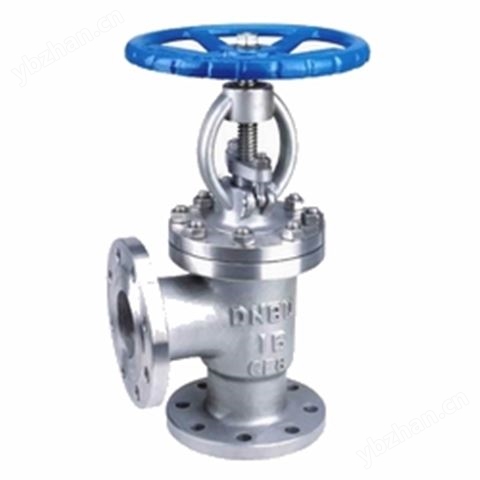

角式截止閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號J44H/J44W

品牌

廠商性質其他

所在地上海

在線詢價收藏產品

聯系方式：陳先生查看聯系方式

更新時間：2024-09-22 07:39:32瀏覽次數：89次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  截止閥

大口徑截止閥

波紋管截止閥

角式截止閥

LNG低溫截止閥

抗生素截止閥

防腐截止閥

氣體截止閥

保溫截止閥

陶瓷截止閥

高溫高壓截止閥

多功能截止閥

法蘭截止閥

全部產品列表

暫無信息

富林克泵閥制造（上海）有限公司

經營模式：其他

商鋪產品：379條

所在地區：上海上海

聯系人：陳先生

詢價 給他留言

產品簡介

角式截止閥進出口通道不在同一方向上,而是成90°直角，流體通過閥門時會改變流體方向，因此會產生一定的壓力降

詳細介紹

角式截止閥概述
型號：J44H/J44W-16-25C/P/R
富林克角式截止閥進出口通道不在同一方向上,而是成90°直角，流體通過閥門時會改變流體方向，因此會產生一定的壓力降。角式截止閥的是可以把閥門安裝在管路系統的拐角處，這樣既節約了90°彎頭，又便于操作

特點--
具有耐磨、耐高溫，抗擦傷性能好、壓力損失小、結構合理，性能優良，造型美觀。
應用領域:
角式截止閥適用于石油、化工、制藥、化肥、電力、再循環設備、氣體供應、冷卻冷凍系統、鍋爐蒸汽系統、熱油系統行業等各種工況的管路上，切斷或接通管路介質。

**角式截止閥技術規范**
設計制造標準	GB/T 12233 、 GB/T 12235
結構長度標準	GB/T 12221-2005
連接法蘭標準	GB/T 9113 JB/T 79
壓力 - 溫度標準	GB/T 9131
試驗 - 檢驗標準	GB/T13927 JB/T9092

**角式截止閥材料表**
零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

角式截止閥結構圖

角式截止閥尺寸

1.6 MPa 主要連接尺寸

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	21/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	21/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	21/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

2.5MPa 主要連接尺寸

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	16	4-φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-φ14	120	250	275	8.8
25	1	80/100	115	85	65	2	16	4-φ14	140	260	290	11
32	21/4	95/105	135	100	78	2	18	4-φ18	140	290	325	13
40	21/2	100/115	145	110	85	3	18	4-φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-φ18	180	355	400	31
65	21/2	145	180	145	120	3	22	8-φ18	220	400	450	39
80	3	155	195	160	135	3	22	8-φ18	280	450	495	50
100	4	175	230	190	160	3	24	8-φ23	320	530	590	60
125	5	200	270	220	188	3	28	8-φ25	380	600	650	75
150	6	240/225	300	250	218	3	30	8-φ25	400	650	770	98
200	8	275	360	310	278	3	34	12-φ23	450	700	850	170
