當前位置：上海冠高閥門有限公司>>柱塞閥系類>>電動法蘭柱塞閥

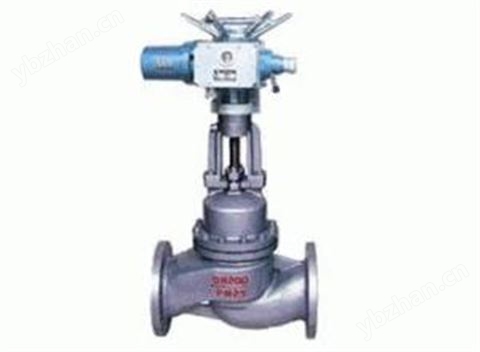

電動法蘭柱塞閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地上海

在線詢價收藏產品

聯系方式：石建君查看聯系方式

更新時間：2024-09-07 07:33:30瀏覽次數：110次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  柱塞閥系類

全部產品列表

暫無信息

上海冠高閥門有限公司

經營模式：其他

商鋪產品：384條

所在地區：上海上海

聯系人：石建君

詢價 給他留言

產品簡介

【電動法蘭柱塞閥概述】UJ941SM電動柱塞閥規格:DN50～DN300、壓力:PN16～PN64、溫度:-20℃-500℃、材質:鑄鋼、不銹鋼、鉻鉬鋼、閥桿:不銹鋼、介質:適用水、導熱油、蒸汽、燃氣、硝酸類

詳細介紹

【電動法蘭柱塞閥概述】

UJ941SM電動柱塞閥規格:DN50～DN300、壓力:PN16～PN64、溫度:-20℃-500℃、材質:鑄鋼、不銹鋼、鉻鉬鋼、閥桿:不銹鋼、介質:適用水、導熱油、蒸汽、燃氣、硝酸類。

【電動法蘭柱塞閥產品特點及工作原理】

特點：

1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。

2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。

3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜絕了內外泄漏。

4、關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

工作原理：

UJ941SM電動柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、電動執行器等零件組成。當電動執行器通電旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。

【電動法蘭柱塞閥外形結構圖】

【電動法蘭柱塞閥主要連接尺寸】

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	D	D1	D2	b	Z-Φ d	H	H1	D0
UJ41H/Y-16C
15	130	95	65	45	14	4-14	145	157	100
20	150	105	75	55	14	4-14	149	165	120
25	160	115	85	65	14	4-14	166	184	120
32	180	135	100	78	16	4-18	187	213	160
40	200	145	110	85	16	4-18	208	236	180
50	230	160	125	100	16	4-18	234	268	220
65	290	180	145	120	18	8-18	284	330	240
80	310	195	160	135	20	8-18	314	358	280
100	350	215	180	155	20	8-18	365	427	320
125	400	240	210	185	22	8-18	401	475	360
150	480	280	240	210	24	8-23	415	505	400
200	600	335	295	265	26	12-23	508	626	450
250	650	405	355	320	30	12-25	590	740	500
300	750	460	410	375	30	12-25	1000	1160	560
350	787	520	470	435	34	16-25	1040	1210	640
400	914	580	525	485	36	16-30	1200	1400	720
UJ41H/Y-25C
15	130	95	65	45	16	4-14	145	157	100
20	150	105	75	55	16	4-14	149	165	120
25	160	115	85	65	16	4-14	166	184	120
32	180	135	100	78	18	4-18	187	213	160
40	200	145	110	85	18	4-18	208	236	180
50	230	160	125	100	20	4-18	234	268	220
65	290	180	145	120	22	8-18	284	330	240
80	310	195	160	135	22	8-18	314	358	280
100	350	230	190	160	24	8-23	365	427	320
125	400	270	220	188	28	8-25	401	475	360
150	480	300	250	218	30	8-25	415	505	400
200	600	360	310	282	34	12-25	508	626	450
250	650	425	370	332	36	12-30	590	740	500
300	750	485	430	390	40	16-30	1000	1160	560
350	787	550	490	448	44	16-34	1040	1210	640
400	914	610	550	505	48	16-34	1200	1400	720

UJ941SM電動柱塞閥所需的力距參數表：

DN(mm)尺寸（mm）	U941SM-25(40) (N.m)
DN(mm)尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500
PN2.5	120	220	240	320	480	550	1100	1400	1500	1800	2400	3000	4000
PN4.0	250	300	340	500	600	1000	2000	2600	2800	3400	4000	5000	5800

【電動法蘭柱塞閥安裝和維修】

1、冠高閥門生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
2、本閥門可在任意位置安裝，介質流動方向見閥體上箭頭所示。
3、經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
4、不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。
