名稱:電磁排泥閥型號:J841X口徑:50-400mm壓力:1
試壓標準：QB/T13927-92 二、 J841X系列電磁液（氣）動隔膜排泥閥工作原理： 公稱通徑DN（mm） L H D D1 Z－Фd 50 230 225 165 125 4-18 80 285 270 200 160 4-18 100 360 375 220 180 8-18 150 455 450 285 240 8-23 200 585 645 340 295 12-23 250 720 770 395 350 12-25 300 800 900 445 400 12-25 400 960 1023 565 515 16-30

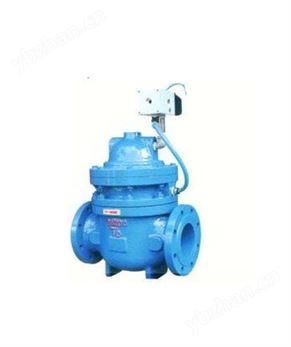

名稱:電磁排泥閥 型號:J841X
口徑:50-400mm 壓力:1.0～1.6MPa
材質:鑄鐵 球墨鑄鐵 鑄鋼 不銹鋼 一、 J841X系列電磁液（氣）動隔膜排泥閥技術參數：
公稱壓力：1.0MPa
使用溫度：常溫
驅動介質：清水、氣、油（訂貨時注明）
驅動壓力=管道實際壓力+0.2MPa
電磁閥線圈電壓：DC24 AC220(訂貨時注明)
閥體、閥蓋、壓力室、閥板材料：HT200、QT400-15
法蘭連接標準：GB/T17241.6-98
排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式,無運動磨損,本產品由液壓缸和角式截止閥組合而成,液壓缸內動力帶動瓣升降,使閥體通道開或閉,以達到流體通斷。液壓缸的活塞密封件為L型皮碗,其密封性能好,經久耐用。閥瓣與閥座為軟密封,密封性能好,無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制,操作方便。
本產品由電磁換向閥、隔膜式壓力腔及主閥體等三部組成。驅動壓力源靠外部大于管道本身壓力加0.2MPa左右長期供應，只需對電磁換向閥通電或斷電便能改變流體進圖隔膜上下腔，從而帶動閥板升或降，起到主閥體的通斷。
三、J841X系列：電磁波、氣動隔膜排泥閥外形、法蘭連接尺寸表：
