氣動球閥的工作原理

閱讀：33發布時間：2025-3-30

　氣動球閥是一個以圓軸90°旋轉的球閥。氣動執行機構（氣缸/氣動頭）在1-10公斤的氣源壓力的作用下，通過活塞推動轉軸帶動閥桿，實現球閥的啟閉和調節，通常都會配備定位器、過濾器減壓閥、電磁閥、限位開關等部件。根據氣壓不足，氣動球閥的動作折返。另外氣動球閥分為氣動單作用球閥和氣動雙作用球閥兩類。

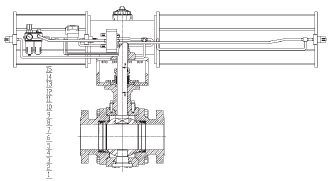

氣動球閥內部結構圖

對于一套雙作用氣動球閥的工作原理圖，壓縮空氣(氣源)首先通過過濾器減壓閥，除去所含的水、油和固體粉塵顆粒，并將系統壓力調節到設定值，提供一個穩定的氣源壓力。氣體進入電磁閥的進氣口a，從進氣口b進入氣動頭，推動活塞運動。排氣通道為d——E。線圈通電后，電磁閥換向，氣體從進氣口d流入氣動頭，推動活塞向相反方向運動，排氣通道為b——c。

　　單作用氣動球閥工作原理圖氣動頭、電磁閥。
　　為單作用氣動球閥工作原理圖,與前者,首先壓縮空氣過濾減壓閥、電磁閥線圈,電、氣流入電磁閥進氣口，從端口b為氣動頭，推動活塞運動，氣動彈簧被壓縮的頭同時，當發生故障時，它(天然氣或電力的損失)，電磁閥復位彈簧，空氣被阻塞，氣動彈簧釋放壓縮力，推動活塞向外，排氣通道為b —— c，可設置在球閥處為開啟或關閉位置，防止事故發生。


