當前位置：上海喬南閥門有限公司>>球閥>>Q611F氣動三片式球閥

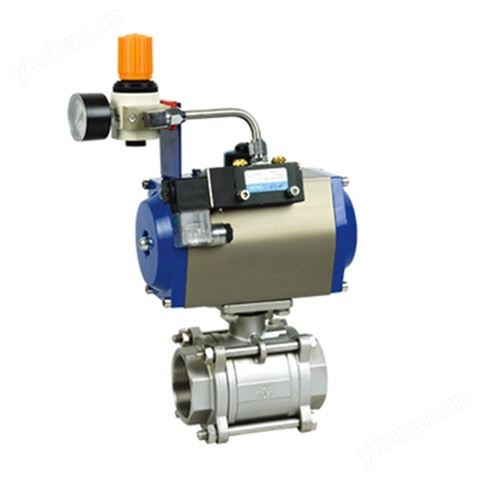

Q611F氣動三片式球閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地上海

在線詢價 收藏產品

聯系方式：張經理查看聯系方式

更新時間：2024-08-05 08:04:56瀏覽次數：91次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  球閥

全部產品列表

暫無信息

上海喬南閥門有限公司

經營模式：其他

商鋪產品：240條

所在地區：上海上海

聯系人：張經理

詢價 給他留言

產品簡介

產品介紹：Q611F氣動三片式球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞

詳細介紹

產品介紹：Q611F氣動三片式球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。分為整體式（一片式）、兩段式及三段式。閥體鑄造采用中國臺灣引進的工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動 氣動球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

Q611F氣動三片式球閥具有以下優點：流體阻力小，其阻力系數與同長度的管段相等。結構簡單、體積小、重量輕。緊密可靠，目前帶氣動執行器的球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。

Q611F氣動三片式球閥設計標準:

三塊式	測試檢驗	API598，EN12266
	螺紋接端	ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
	對焊接端	ASME B16025
	套焊接端	ASME B16.11
	閥蘭接端	ASME B16.5 DIN2542～2545 JIS B2238
兩塊式	測試檢驗	API598，EN12266
兩塊式	螺紋接端	ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203

Q611F氣動三片式球閥主要零部件材料:

序號 NO	零件名稱 Accessory name	材質 Material
1	螺栓 Stud	不銹鋼304 Stainless Steel304
2	接頭 Connector	不銹鋼CF8、CF8M Stainless Steel CF8、CF8M
3	閥座 Seat	PTFE
4	球體 ball	不銹鋼304、316 Stainless Steel304、316
5	閥體 Body	不銹鋼CF8、CF8M Stainless Steel CF8、CF8M
6	螺母 Nut	不銹鋼304 Stainless Steel304
7	閥桿 Stem	不銹鋼304、316 Stainless Steel304、316
8	墊片 Gasket	PTFE
9	填料 Packing	PTFE
10	壓蓋 Gland	不銹鋼304、316 Stainless Steel304、316
11	支架 Yoke	不銹鋼CF8 Stainless Steel CF8
12	連接套 Connecting Set	不銹鋼304、316 Stainless Steel304、316
