RQIJ45X-10立式三通排泥閥(上、下)雙作用閥一、用途主要安裝于過濾水池過清水和反沖冼排污閥，也可用于控制過濾池的進水和排水

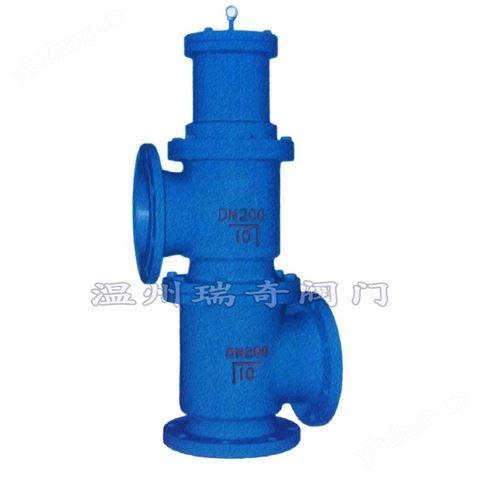

RQIJ45X-10立式三通排泥閥(上、下)雙作用閥
一、用途
主要安裝于過濾水池過清水和反沖冼排污閥，也可用于控制過濾池的進水和排水。
二、結構及特點
本閥主要由閥體、閥板、閥桿以及電磁換向閥組成。該閥具有操作簡單、啟閉靈活、密封可靠、無噪音等特點， 是實現自動控制、集中控制和遠程控制的理想設備。
三、主要技術參數
| 閥體 | 型 號 | J145X-10 | |
| 公稱壓力(Mpa) | 1.0 | ||
| 試驗 | 密封(Mpa) | 1.1 | |
| 強度(Mpa) | 1.5 | ||
| 適用介質 | 水 | ||
| 介質溫度(℃) | ＜50 | ||
| 驅動 | 驅動介質 | 清水(使用壓縮空氣，定貨時注明) | |
| 驅動壓力(Mpa) | 0.3-1.0 | ||
| 介質溫度(℃) | ＜50 | ||
| 控制 | 控制器輸入電壓(V) | AC220 | |
| 電磁閥線圈電壓(V) | Dc24 | ||
| 電磁閥線圈功耗(W) | 6 | ||
四、主要連接尺寸
| 通徑 | 法蘭尺寸（mm） | 參考尺寸（mm） | 電磁換向 閥接中規格 | |||||||
| D | D1 | D2 | b | Z -φ | L | H1 | H2 | H | ||
| 150 | 285 | 240 | 211 | 26 | 8-23 | 360 | 155 | 450 | 870 | G1/2 |
| 200 | 340 | 295 | 266 | 26 | 8-23 | 420 | 180 | 540 | 1010 | G1/2 |
| 250 | 395 | 350 | 319 | 28 | 12-23 | 490 | 210 | 580 | 1150 | G1/2 |
| 300 | 445 | 400 | 370 | 28 | 12-23 | 560 | 240 | 620 | 1320 | G1/2 |
| 350 | 505 | 460 | 370 | 28 | 16-23 | 560 | 320 | 640 | 1400 | G1/2 |
本三通排泥閥的連接形式均為法蘭連接，法蘭盤按公稱壓力PN1.0Mpa制造法蘭連接尺寸符合GB/T17241.6-1988標準的規定。根據需要，可提供信號反饋裝置。
五、主要零件材料
零件名稱 零件材料 閥體 閥蓋 HT200 閥盤 碳鋼嵌膠 閥桿 2Cr13 活塞裝置 組合件
六、操作方法及工作原理
給電磁換向閥輸入電源和驅動壓力源,操縱控制開關，電磁換向閥通電，驅動介質由電磁換向閥 P孔經O2孔進入液壓缸的下腔，推動活塞并帶動閥桿及閥板向上運動，關閉過濾池與清水池之間的通道，同時開啟反沖洗通道，達到對過濾池進行反沖洗的目的。在向上過程中，液壓缸上腔的介質由電磁換向閥的O1孔經 A 孔排出。反之，對電磁換向閥斷電，驅動介質由電磁換向閥 P孔經O1孔進入液壓缸的上腔，推動活塞并帶動閥桿及閥板向下運動，關閉反沖洗通道，同時開啟過濾池與清水池之間的通道，濾池后的清水流向清水池。在向下過程中，液壓缸上腔的介質由電磁換向閥的O1孔經 A 孔排出。
七、典型安裝及其示圖
安裝時注意：主閥前要安裝一只閘閥，以方便檢修。如下圖
