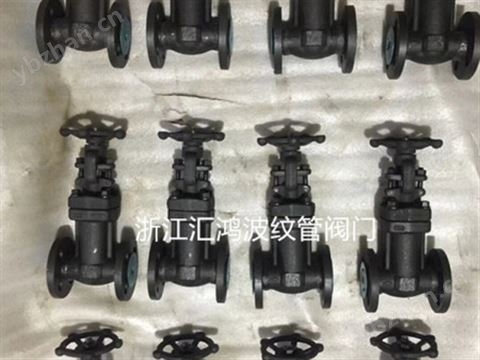

鍛鋼波紋管截止閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地溫州市

在線詢價收藏產品

聯系方式：吳經理查看聯系方式

更新時間：2024-05-16 07:45:22瀏覽次數：109次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  德標波紋管截止閥

全部產品列表

暫無信息

浙江匯鴻閥門有限公司

經營模式：其他

商鋪產品：66條

所在地區：浙江溫州市

聯系人：吳經理

詢價 給他留言

產品簡介

摘要鍛鋼波紋管截止閥是指閥體采用鍛造鋼的波紋管截止閥

詳細介紹

摘要

鍛鋼波紋管截止閥是指閥體采用鍛造鋼的波紋管截止閥。鍛鋼波紋管截止閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。鍛鋼波紋管截止閥與其他閥門產品相比的特點是高溫高壓，的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。鍛鋼波紋管截止閥有二種閥蓋設計形式。種是螺栓式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。

產品介紹

結構

自定心壓板壓套式

螺紋、承插或對焊接端整體延長閥體鍛鋼波紋管截止閥鍛鋼波紋管截止閥

螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋

整體式上密封座

承插端符合ASME B16.11

螺紋端符合(NPT)ANSI/ASME B1.20.1

明桿支架型(OS￡Y)

相關壓力:

·800LB

鍛鋼波紋管截止閥 800Lb

標準材質細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	A182F22	A182F304(L)	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
	波紋管	SS
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A182F22	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	填料	柔性石墨		PTFE
8	填料壓套	A276420		A182F304
10	填料壓板	A216WCB		A351CF8
12	閥桿螺母	A276420
	手輪	A197
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
	銷釘	A276420		A182F304
	活節螺栓	A193B7	A193B16	A193B8	A193B8M
	螺母	A1942H	A1944	A1948	A1948M
	墊圈	SS
14	銘牌	SS
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃~425℃	-29℃~550℃	-29℃~200℃

展開

注意:客戶需求的其他材質也可采用.密封面材料配對客戶內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"
L1		79	79	92	111	120	120	140
L		79	79	92	111	120	152	172
H(開)		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
重量	螺栓式	3.2	3.0	4.8	7.9	11.0	16.8	25.2
重量	焊接式	3.0	2.8	4.8	7.0	9.6	13.5	20.25
