當前位置：滄州慶泰流體設備有限公司>>蝶閥系列>>D73H對夾式硬密封蝶閥

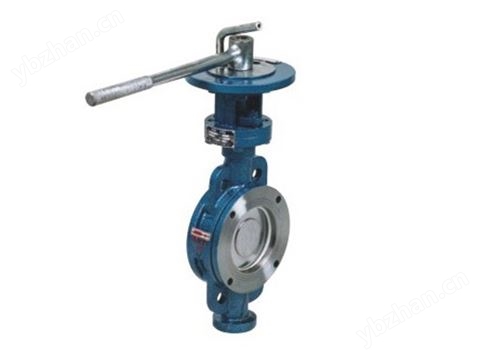

D73H對夾式硬密封蝶閥

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地滄州市

在線詢價 收藏產品

聯系方式：劉芳芳查看聯系方式

更新時間：2025-06-05 10:38:11瀏覽次數：58次

聯系我時，請告知來自儀表網

暫無信息

滄州慶泰流體設備有限公司

經營模式：生產廠家

商鋪產品：136條

所在地區：河北滄州市

聯系人：劉芳芳（銷售）

詢價 給他留言

產品簡介

可適用于食品、醫藥、化工等工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用

詳細介紹

可適用于食品、醫藥、化工等工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。

采用標準

設計標準：GB/T 12238-1989 法

蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000;

結構長度：GB/T12221-1989

壓力試驗：GB/T 13927-1992

結構示意圖

主要技術參數

主要零件材質

主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值	外形尺寸（參考值）			法蘭尺寸和螺栓孔尺寸（標準值）
產品名稱	公稱通徑		結構長度（標準值	外形尺寸（參考值）			1.0MPa			1.6 MPa			2.5 MPa
Dt73H/F-(10.16.25) C.P.R.V系列對夾式彈性密封蝶閥	mm	inch	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a
	50	2	43	265	330	350	125	4-18	90°	125	4-18	90°	125	4-18	90°
	65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°
	80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°
	100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°
	125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°
	150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°
