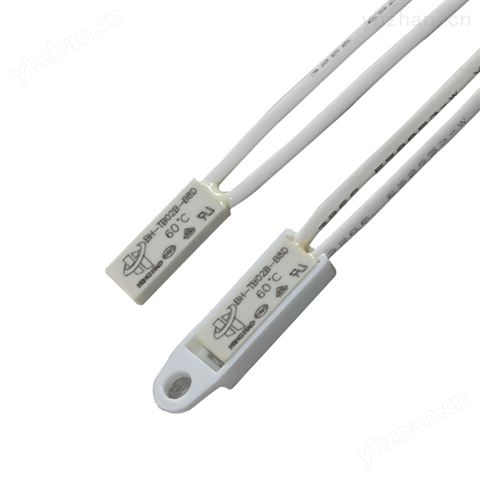

TB02B-BB8D溫度開關系列工作原理
是由導熱塑料外殼，焊有銀合金觸點的雙金屬元件、導電支架、絕緣固定座、靜觸片及耐熱導線等元件組成。電流通過有阻抗的雙金屬元件，遇非正常工作時，隨電流增大或周圍溫度升高至設定溫度值時，雙金屬元件迅速動作，打開觸點，切斷電路。當裝置冷卻到安全工作溫度時，觸點自動閉合，恢復正常工作狀態。
TB02B-BB8D熱保護器應用范圍
(1)塑封電機燈具(2)電池組(3)真空清洗機(4)PC板(5)變壓器(6)家用電器(7)散熱風扇(8)水泵(9)電加熱器具(10)鎮流器
TB02B-BB8D溫控器產品優勢
(1)體積小，便于安裝
(2)低內阻，<30 mΩ
(3)速動型雙金屬片，反應靈敏速度快
(4)壽命高達10000次以上
(5)防真空浸漆工藝泄漏
(6)電流溫度雙重保護
(7)引線可根據要求定制
(8)可替代SENSATA 4MM／6MM，PEPI，ISUZU IP405／505等進口產品
TB02B-BB8D熱保護器結構圖
產品型號 | 長L | 寬W | 高H | 導線Leads | TB02B-BB8D | 13.5mm | 5.4mm | 2.4mm | 導線為AWG20#、22#電子輻照線和鍍錫裸銅線，特殊要求專業制造 | | | | | | |
|
TB02B-BB8D溫度開關動作和復位溫度參數表
代碼 | 動作溫度 | 復位溫度 | 代碼 | 動作溫度 | 復位溫度 |
030 | 30+-3℃ | ≥20℃ | 095 | 95+-5℃ | 70+-15℃ |
035 | 35+-3.5℃ | ≥25℃ | 100 | 100+-5℃ | 70+-15℃ |
040 | 40+-4℃ | ≥30℃ | 105 | 105+-5℃ | 75+-15℃ |
045 | 45+-4.5℃ | ≥33℃ | 110 | 110+-5℃ | 75+-15℃ |
050 | 50+-5℃ | ≥35℃ | 115 | 115+-5℃ | 80+-15℃ |
055 | 55+-5℃ | 42+-6℃ | 120 | 120+-5℃ | 85+-15℃ |
060 | 60+-5℃ | 45+-8℃ | 125 | 125+-5℃ | 85+-15℃ |
065 | 65+-5℃ | 48+-10℃ | 130 | 130+-5℃ | 90+-15℃ |
070 | 70+-5℃ | 50+-12℃ | 135 | 135+-5℃ | 95+-15℃ |
075 | 75+-5℃ | 53+-14℃ | 140 | 140+-5℃ | 100+-15℃ |
080 | 80+-5℃ | 55+-15℃ | 145 | 145+-5℃ | 100+-15℃ |
085 | 85+-5℃ | 60+-15℃ | 150 | 150+-5℃ | 105+-15℃ |
090 | 90+-5℃ | 65+-15℃ | 155 | 155+-5℃ | 110+-15℃ |
