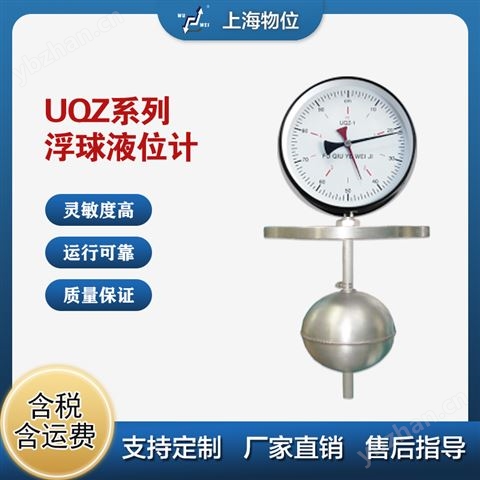

UQZ系列浮球液位計是用于直接指示各種敞開或承壓容器內液位高度的指針儀表。該儀表與工業設備上常用的玻璃液位計相比較，它不怕破裂，示值更為清晰，尤其適用于對玻璃管壁有粘滯作用的油污類液體介質或者毒性有害的介質直接指示。
一、概述
UQZ系列浮球液位計是用于直接指示各種敞開或承壓容器內液位高度的指針儀表。該儀表與工業設備上常用的玻璃液位計相比較，它不怕破裂，示值更為清晰，尤其適用于對玻璃管壁有粘滯作用的油污類液體介質或者毒性有害的介質直接指示。
儀表屬純機械結構，故在易燃易爆場所工作時，具有本質安全性。
UQZ-1系列浮球液位計為頂裝式儀表，可以用于地下水池或油庫等容器的液位指示。
UQZ-2系列浮球液位計具有較強抗振能力，可以用于移動的裝置，如槽車等安裝使用。
UQZ-2系列型儀表不適就于對黃銅、鋁、不銹鋼等材質有較強腐蝕作用的介質。
二、工作原理
當容器內被測液位升降時，浮球隨之升降，通過連桿帶動表殼內一對簡化齒輪動作，使表內的齒輪與同軸的一塊磁鋼產生轉動，通過磁力作用帶動位于表頭內的另一塊磁鋼作相應轉動，與同軸的指針便在刻度盤按一定的比速轉動，指針轉動的位置就對應一定的液位值。為防止被測介質所含顆粒狀雜質“軋煞"齒輪，故將齒輪設計成簡化齒輪形狀，這樣既保證傳動精度又轉動靈活，不宜卡死。
三、主要技術指標
1.精確度：UQZ-1型：2% UQZ-2型：2.5%
2.環境溫度：1型：-25~55℃，2型：-40~+55℃，01L型：-40~+55℃
3.介質溫度：≤120℃
4.測量范圍：1,1.5,2,2.5m
5.安裝形式：UQZ-1型：頂裝式，法蘭連接(法蘭用戶自制。本公司提法蘭密封圈、安裝接頭、接頭密封圈)。
UQZ-2型：側裝式，法蘭連接。
UQZ-01L：頂裝式，ZG3/4"螺紋
三、結構示意圖
