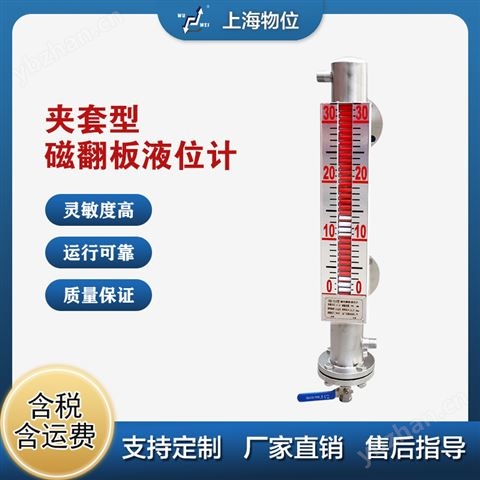

UHZ-57/JB系列夾套型磁性液位計是一種新穎的保溫液位檢測儀表,它利用蒸汽夾套,循環水夾套和真空夾套使液體始終工作在某一溫度下,因而能效果明顯地隔離冷,熱傳導,使液位計主體管外不會結冰,結霜,從而保證了液位計的正常使用.使用與石油,化工等系統中需要防凍,保溫及加熱場合的液位測量.該液位計指示清晰,觀察方便,就地指示形式為紅白翻柱.如配我廠生產的電阻型,電流型,開關型遠傳配套儀表,或連接DCS,......
一、概述
UHZ-57/JB系列夾套型磁性液位計是一種新穎的保溫液位檢測儀表，它利用蒸汽夾套、循環水夾套和真空夾套使液體始終工作在某一溫度下，因而能效果明顯地隔離冷、熱傳導，使液位計主體管外不會結冰、結霜，從而保證了液位計的正常使用。使用與石油、化工等系統中需要防凍、保溫及加熱場合的液位測量。該液位計指示清晰，觀察方便，就地指示形式為紅白翻柱。如配我廠生產的電阻型、電流型、開關型遠傳配套儀表，或連接DCS、PLC系統或配上智能光柱數顯監控儀表，則可更方便地實現遠距離檢測、監控和報警。
二、工作原理
夾套型液位計也是根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時帶動浮球，并通過與之相連的連桿上、下的永磁鋼，經磁耦合傳遞到現場指示器，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度從而實現液位指示。和普通磁性液位計的區別主要在主導管外加裝了保溫管，可在保溫管和主導管的空隙內充填蒸汽、熱水或抽成真空從而起到保溫隔熱的作用。
三、技術參數
1.測量精度：±10mm
2.測量范圍：0~10000mm
3.介質密度：≥0.45g/cm3
4.介質粘度：≤0.02Pa.S＞（介質工作溫度下）
5.工作溫度：-20℃＜t≤+120℃
6.工作壓力：1.0, 1.6, 2.5, 4.0 Mpa
7.連接法蘭尺寸：DN25, DN40, DN50
8.能承受的蒸汽壓力：＜0.6MPa
9.蒸汽接口尺寸：1/2"外螺紋
四、結構示意圖
