西青物流園倉庫與附屬用房的設計與應用

 摘要：近年來工廠、企業等項目的不斷建設,同時,IT集成化技術、網絡技術、現場總線技術的不斷發展也不斷推動了智能化系統的快速發展。在企業內,水、電、氣是日常運行*的保障,然而對于管理人員來說,每個月手工抄取各個用戶及設備的能耗讀數卻是非常繁重的工作,需要投入大量的人力和物力。為解決智能化工程對水、電、氣的自動采集、記錄、分析、報表等問題,通過設計一套能耗管理系統，將這些獨立的檢測儀表納入到一個完整的管理平臺,實現對能耗等數據的采集和管理。提升對能耗的管理水平,方便用戶對建筑內能耗的綜合管理。本文介紹西青物流園倉庫與附屬用房建筑能耗監測系統項目，通過電力儀表采集現場的用能數據，系統采用現場就地組網的方式，組網后通過光纖通訊并遠傳至后臺，通過Acrel-5000型能耗監測系統實現各配電回路用電監測與管理。

關鍵詞：能耗監測系統；ACREL-5000；西青物流園倉庫與附屬用房。

1 引言

能耗管理系統為整個企業用能源提供保障，為能源管理提供數據和決策依據，通過實時的數據采集技術、高速穩定的網絡技術、靈活成熟的軟件技術把業主的智能建筑項目建設為綠色建筑管理平臺。能耗管理的范圍有電表、水表、氣表等智能終端設備監測，實現整個建筑的能源管理平臺。做到安全用能、節約用能。西青物流園倉庫與附屬用房Acrel-5000能耗管理系統，通過對能源的采集并管理，實現對建筑的節能減排。

2 設計依據

DGJ08-2068-2012 《上海市公共建筑用能監測系統工程技術規范》

GB-T 15587-2008 《工業企業能源管理導則》

《評價企業合理用電技術導則GB》

《企業節能規劃編制通則》

《企業能源審計技術通則-GB》

GBT23331-2009《能源管理體系要求》

GB-50052-2009 《供配電系統設計規范》

能耗計量裝置行業標準

DL/T 645-1997 多功能電能表通信規約

DL/T 645-2007 多功能電能表通信規約

CJ/T 188-2004 戶用計量儀表數據傳輸技術條件

GB/T 19582-2008 基于Modbus協議的工業自動化網絡規范

3 項目概況

本項目范圍是西青物流園倉庫與附屬用房的配電室多功能儀表。現場配置多功能儀表通過對儀表數據采集、分析、處理，從而通過分析數據，進而提高能源利用效率、促進和保障能源管理水平的提升，并在系統節能方面發揮重要作用。

4 系統架構

安科瑞Acrel-5000能耗分析管理系統根據西青物流園倉庫與附屬用房現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至數據采集器將數據上傳至后臺監控主機。

該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：站控管理層、網絡通訊層和現場設備層。其中所有多功能儀表位于每個倉庫的電氣豎井內，所有儀表通過485屏蔽雙絞線鋪設至通訊管理機，通訊管理機通過企業局域網將數據上傳至系統主機從而完成儀表數據的采集并管理。

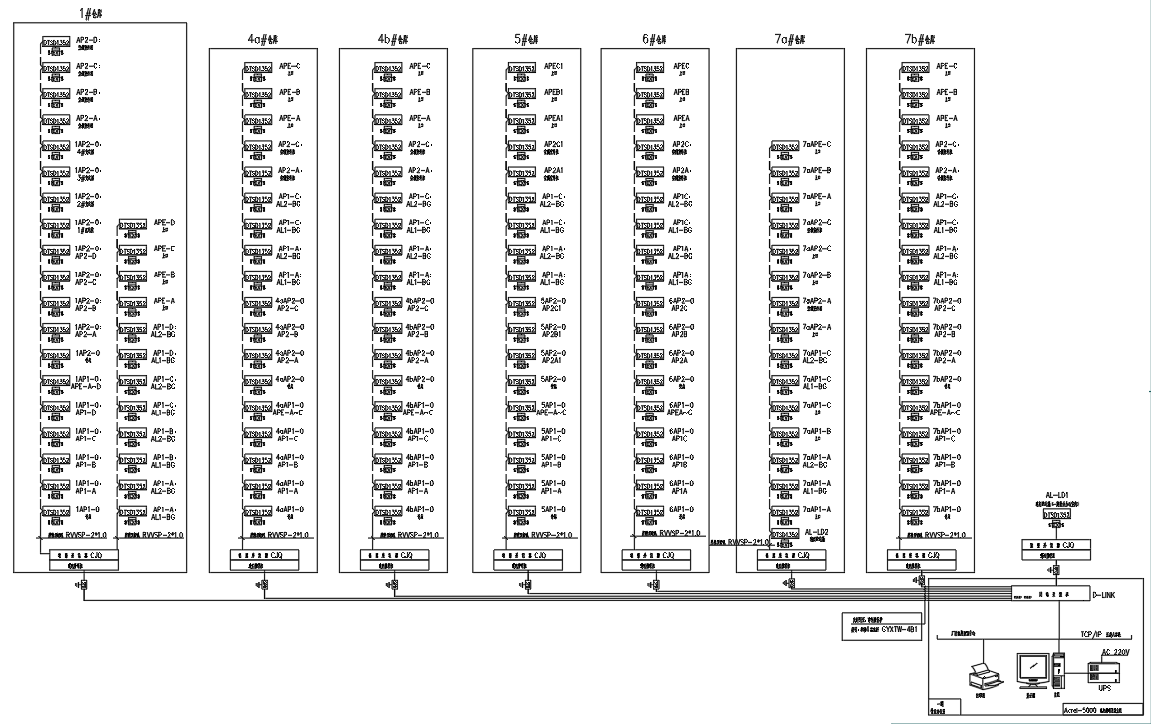

系統結構圖
