產品概述

按安裝方式分為管道式流量計和插入式兩種類型。兩種型式均由傳感器和智能信號轉換器組成；根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構。一體式：轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。分體式：轉換器通過一根電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。管道式一般適用于中小口徑的測量，特殊情況可定制，插入式一般適用于較大口徑管道流量的測量。

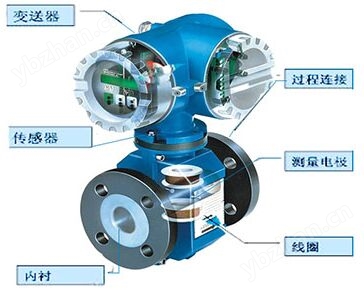

磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用 鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時， 相應也很大，笨重且不經濟，所以一般采用交變磁場，且是50HZ工頻電源激勵產生的。

測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。

電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。

外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。

襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。

轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。

產品特點

1、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響。

2、測量管*、無活動部件、無壓損，直管段要求較低。

3、可帶接地電極，實現儀表良好接地。

4、采用*加工工藝，使儀表具有良好的抗負壓能力。

5、全數字量處理，抗*力強，測量可靠，精確度高。

6、高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，在強光下貨夜晚都能清晰讀書。

7、具有雙向流量、雙向總量累計功能，電流、頻率具備雙向輸出功能。

8、儀表系統測量精度高，使用范圍寬，不是可用于污水、水泥漿液礦漿液等的測量，還可用于強酸、強堿液體流量的測量。

9、轉換器輸出功能強大：不但具有4-20mA、脈沖輸出，還具有RS485或RS232、HART 等數字通訊以及GPRS無線數據遠傳。

技術參數

1、公稱通徑系列　DN（mm）

2、管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600

3、管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.

4、流動方向：正、反凈流量。量程比：150：1.重復性誤差：測量值的±0.1%

5、精確等級：0.5級、1.0級（管道式）

6、被測介質溫度：普通橡膠襯里：-20＋60℃

7、高溫橡膠襯里：-20＋90℃

8、聚四氟乙烯襯里：-30＋100℃

9、高溫型四氟襯里：-30＋180℃。

10、額定工作壓力：管道式：DN6-DN80≤1.6Mpa，DN100-DN250≤1.0Mpa，DN300-DN1200≤0.6Mpa.

11、流量測量范圍：流量測量范圍對應流速范圍是0.1-15m/s

12、電導率范圍：被測流體電導率≥5us/cm（一體式），大多數以水為成分的介質，其電導率在　200?800μs/cm范圍內，均可選用來測量其流量。

13、電流輸出：0-10mA時，負載電阻為　0-1.5kΩ；4-20mA時，負載電阻為　0-750kΩ

14、數字頻率輸出：輸出頻率上限可在　1-5000Hz　內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V　導通時集電極zui大電流為　250mA.

15、供電電源：85-265V，45-63Hz.

16、直管段長度：管道式：上游≥5DN，下游≥2DN.

17、連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合　GB11988的規定。

18、防爆標志：mdIIBT4.

19、環境溫度：-25-60℃

20、相對濕度：5%-95%

21、消耗總功率：小于20瓦。

儀表選型
◆量程范圍確認
一般被測介質流速以2～4m/s為宜，在特殊情況下，zui低流速應不小于0.2m/s，zui高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
的量程Q應大于預計的zui大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。

內襯材料的選擇

應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料

進口保護法蘭和接地法蘭(或接地環)的選擇

型譜

安裝地點的選擇

為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：

1)盡量避免鐵磁性物體及具體強電磁場的設備(如大電機、大變壓器的等)，以免磁場影響傳感器的工作磁場和流量信息。

2)應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。

3)應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95%

4)選擇便于維修，活動方便的地方

5) 應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。
