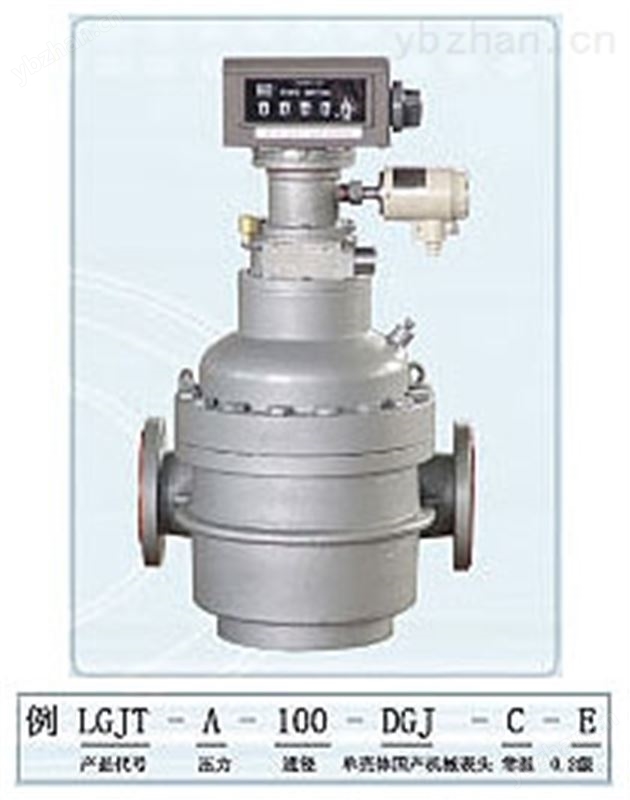

單殼體國產機械表頭刮板流量計是容積式流量儀表。主要用于管道中液體流量計量,其主要特點是適用范圍廣(能在介質中含顆粒雜質的工況條件下使用而不犯卡)、準確度高、性能可靠、故障率低、使用壽命長、壓損小。該流量計配有兩種表頭,即電子表頭和機械表頭,用戶可根據需要選擇。
單殼體國產機械表頭刮板流量計主要技術參數
1、規格、流量范圍安裝尺寸見表一、表三；
2、準 確 度：±0.5%；±0.2%；
3、工作壓力：1.6MPa，2.5MPa，4.0MPa，6.3MPa；
4、壓力損失：＜0.03MPa；
5、連接法蘭標準：
GB/T9113.1-2000 PN1.6MPa，2.5MPa；
GB/T9113.2-2000 PN4.0MPa，PN6.3MPa；
6、工作溫度：0℃-100℃，100℃-250℃；
7、積算總量：99999.999m3zui小顯示單位0.1L；
8、智能顯示儀電源：
1）內配電源：2號電池3.6V，4500mAh;
2）外接電源：DC12-24V；
3）電流≤0.2mA單顯，單顯加遠傳脈沖輸出≤20mA；
9、輸入信號頻率：3-400Hz
10、輸入遠傳脈沖信號：≥0.02md脈寬；幅值10-22V；
11、輸出脈沖信號當量：10個脈沖=1L，理論數見表二；
12、遠傳距離≤500m，超過500m訂貨時說明可以配制；
13、防暴標示：Ex ib IIBT4。
拓展功能
通用型:具有脈沖和4-20mA電流輸出。
通訊485型:具有脈沖輸出和帶RS-485口(有MODBOS協議)RS-485口通訊距離為100米-500米。
定量裝車、通用型:有定量計量顯示和總量顯示。有定量清零功能,具有總量脈沖輸出。
定量裝車、通訊485型:有定量計量顯示和總量顯示。有定量清零功能,具有總量脈沖輸出。帶RS-485口(有MODBOS協議)RS-485口輸出總量,定量裝車計數等。RS-485口通訊距離為100米-500米。
正、反計量型:具有正、反向計量功能,正轉總量加,反轉總量減(到零為止)具有2路脈沖輸出,正、反轉分別輸出1路脈沖。
安裝和使用
流量計在安裝前應將管道內的異物清除干凈，確保異物不進入表內。
運行時應先開表前閥門，后開表后閥門，應慢開啟，以免形成沖擊流損壞儀表。
電子表頭打開后蓋有6個接線端子，功能如下：端子1接電源正（DC12V-24V）；端子2接電源負，端子3、端子4接傳感器的兩線（兩線可以互換）；端子5接脈沖信號輸出；端子6接電流信號輸出（4-20mA)。
儀表面板及按鍵說明：面板上端有4個按鍵，功能如下：*個鍵設定鍵，按此鍵 可以查看表的8個參數，在需要對哪個參數設定或修改時按到哪個參數；第二個鍵 移位及清零鍵，需要對參數中的數字設定或修改時按它移位，移到哪位哪位數字就閃動，另有對累積量清零的功能，按一下這個鍵累積量就清零了；第三個鍵數字鍵每按一下這個鍵閃動的數字增加一位，加到9后重新回到零開始0～9；第四個鍵測量鍵，這個鍵按一下把設定的參數存儲起來并回到測量狀態。
電子表頭流量計檢定時對儀表系數的修正計算：新系數（S）=被檢表示值（N1）÷標準表或標準值（N2）×被檢表原系數E；S=N1÷N2×E。以此方法經幾次修正就能標出精確的系數。
機械表頭的遠傳接線在光電脈沖發訊器上有標示。標定時用精度修正器調整，精度修整器有超越離合器和塔輪式兩種，調整方式該器物上有標示。
應按銘牌規定的范圍使用，流量、壓力、溫度不超限，特別是掃線時應控制閥門不要超過流量范圍。
