賽創 電纜護層環流監測系統 運行穩定抗干擾，是面向 10kV 及以上高壓?jiǎn)涡窘饘僮o(hù)套電纜的智能化監測設備，專用于實時檢測電纜護層的運行狀態及接地故障隱患。當前，國內外廣泛采用帶有金屬護層的單芯電纜，若其護層絕緣一旦損傷，會導致金屬護套多點接地，產生較大的護層循環電流，進而增加電纜損耗、降低載流能力，嚴重時甚至引發電纜過熱、絕緣損壞或燒毀事故。同時，要是電纜護層接地點接地不良，金屬護套電位將迅速升高至數千伏甚至上萬伏，極易擊穿外護套并引發持續放電，造成外護套溫度急劇升高甚至燃燒，帶來嚴重的安全風險。
本系統基于環流法原理研發：在正常的一點接地狀態下，電纜護套環流僅為極小的容性電流；但當護套出現多點接地并與大地形成回路時，環流顯著增加，嚴重時可達主電流的 90% 以上。通過對護層環流實時監測和變化量分析，系統能夠準確判定護套多點接地及接地異常情況，及時發出預警，從源頭防止電纜事故發生，提升電力線路運行的安全性與可靠性。

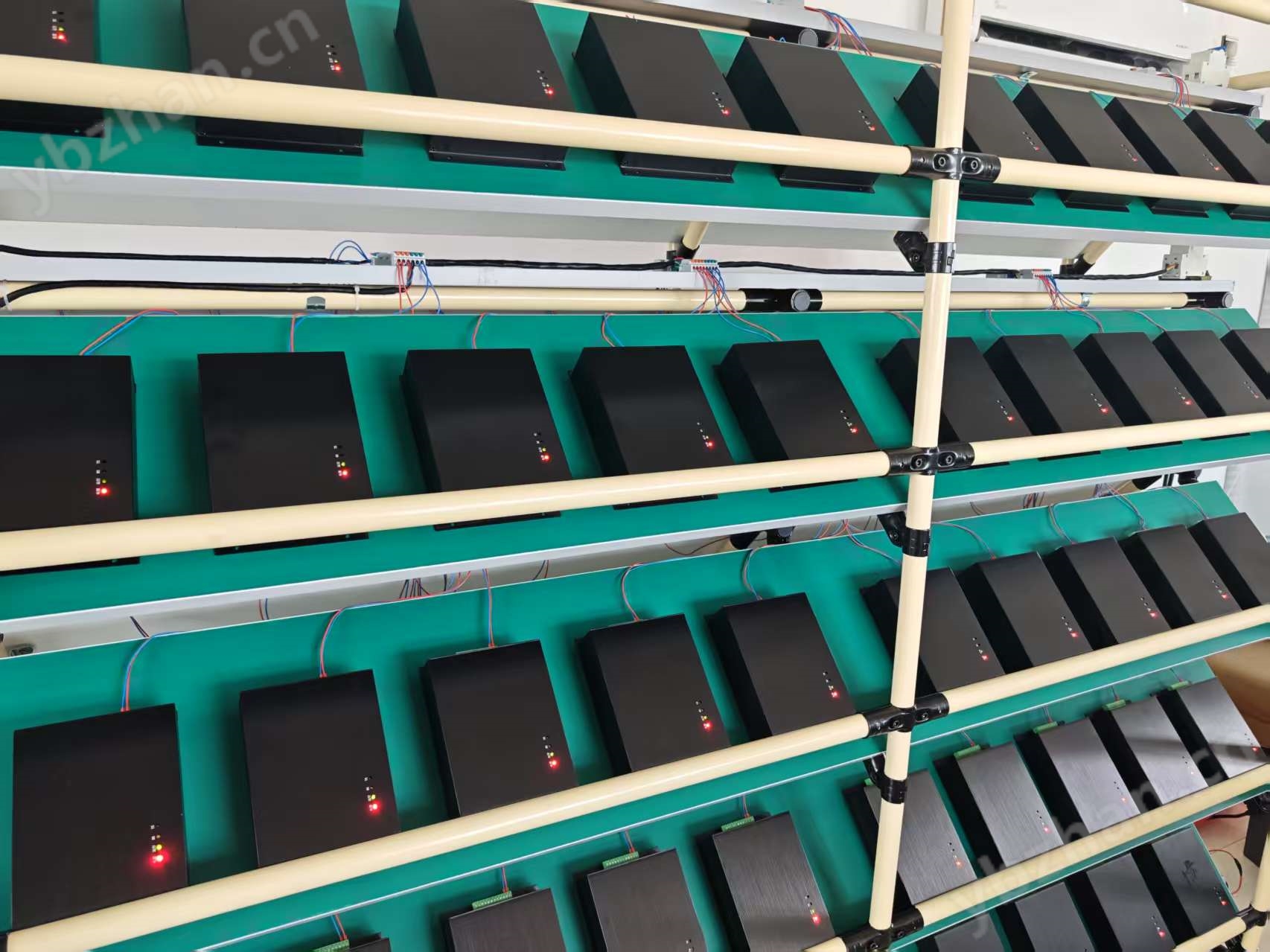

賽創 電纜護層環流監測系統 運行穩定抗干擾主要由護層環流監測裝置、電流傳感器和本地監測終端組成。電流傳感器采用高精度、穩定性強的元件，能在高壓環境下準確采集護層環流信號；監測裝置內置測量電路，實現高精度檢測與數據處理；通過 RS485 通信模塊將數據傳輸至本地監測屏柜，實現在線監測與遠程管理。監測終端可對環流數據進行實時顯示、存儲、分析和故障報警，輔助運維人員快速定位問題點，縮短檢修時間。
該系統不僅可廣泛應用于變電站、輸電線路及城市電纜隧道等場景，還能與現有電力自動化系統聯動，實現遠程集中監控與狀態預警，顯著提升電纜運行的安全性與運維效率。其具備安裝簡便、性能穩定、數據傳輸可靠等特點，可為電力企業提供科學、精準的電纜狀態監測與故障預警手段，從根本上降低事故風險，保障電網安全、穩定運行。
