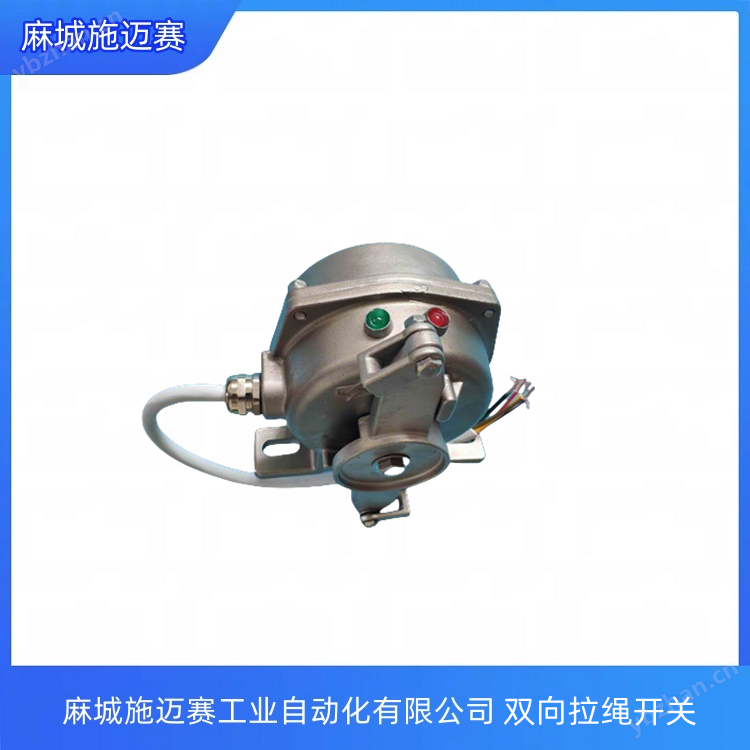

防腐防水拉繩開關HBN-PCS-N-22-1-4
拉繩開關HBN-PCS-N-22-1-4作為一種重要的安全保護裝置，具備性能穩定可靠、防塵、防震、防潮等顯著特點，這些特點使其在各類工業輸送場景中能夠有效發揮作用，保障設備和人員安全。其性能穩定性體現在采用旋轉式凸輪結構，動作行程大，靈敏度高且不易卡死，能夠在各種工況下保持穩定的動作響應。防塵、防震、防潮的特性則通過整體式結構設計以及對關鍵部件的防護處理來實現，確保開關在較為惡劣的工業環境中也能正常工作。
產品特點：
結構簡單實用、性能穩定可靠、防塵、防震、防潮
體積小、重量輕、壽命長、安裝方便，免維護
輸出信號既可與現場設備聯鎖使用，也可送達自動控制系統
電源適應性廣：24~480V
性能特點
•外殼采用高壓不銹鋼，強度高。
•強度高表面采用靜電涂裝，附著力強，涂層均勻
•保護等級IP67
•內藏高性能微動開關和無需加油的滾珠軸承
•內藏停止用和報警2個接點
•可生產附動作指示桿產品
•采用旋轉式凸輪結構，動作行程大，靈敏度高且不易卡死。
•耐久性好
產品特點：
--拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。
--通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。
--堅固的鑄鋁外殼，防護等級為IP67，特殊的環境可選擇特殊的表面處理。
--整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。
--結構件設計緊湊。
--醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。
--提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。
--手動杠桿復位。
適用范圍
適用于以下設備的緊急或正常關機
常規皮帶輸送機
梭式輸送機
裙邊式給料輸送機
斗式提升機
包裝生產線
堆料／取料系統，起重機，挖掘機
輪船裝卸系統
水平給料機
防腐防水拉繩開關HBN-PCS-N-22-1-4
基本參數:
◆開關額定值：10A/500V。
◆鎖定角度：20°；動作角度20°
◆拉力：3至8公斤。
◆具有手動和自動兩種。
◆防護等級：IP67
結構特點:
◆拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端
◆通用的安裝設計使拉線開關既可安裝在輸送機的縱梁頂部也可安裝在其兩側
拉繩開關HBN-PCS-N-22-1-4的結構與材料優勢
結構設計：采用不銹鋼雙軸承傳動結構，避免了開關動作時傳動軸直接摩擦殼體或軸套，防止間隙增大導致密封不嚴或卡死，大幅延長使用壽命；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高13。
材料選用：殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質，強度高且表面光滑，提升了開關的整體耐用性和抗腐蝕能力。
拉繩開關HBN-PCS-N-22-1-4的其他核心特點
壽命長：得益于優良的結構設計和高品質材料，該開關具有較長的使用壽命，減少了頻繁更換帶來的成本和停機時間。
靈活實用：安裝方式靈活，可安裝在輸送機中間位置或兩端，通用的安裝設計使其既可安裝于輸送機縱梁頂部也可安裝在兩側，能適應不同的現場安裝需求。
性能穩定可靠
高靈敏度觸發機制：采用機械式或電子式快速響應設計，確保拉繩被拉動時能瞬時切斷設備電源或發出警報，保障人員及設備安全。
耐用結構：外殼通常為金屬（如鋁合金）或高強度工程塑料，內部組件經過抗老化處理，長期使用不易磨損。
自動/手動復位可選：部分型號支持故障排除后手動復位，或自動復位功能，適應不同場景需求。
三防特性（防塵、防震、防潮）
防塵（IP65及以上）：密封設計防止粉塵進入內部電路，適用于礦山、水泥廠、木材加工等高粉塵環境。
防震：內部緩沖結構或抗震電路設計，避免因設備振動（如輸送帶、破碎機）導致誤動作或損壞。
防潮：表面防腐涂層或密封膠處理，可在潮濕、多雨環境（如港口、露天生產線）穩定工作。
技術參數參考
觸點容量：通常為AC 220V/5A或更高，兼容多數工業控制系統。
動作行程：拉繩位移觸發距離可調（如10-30mm）。
防護等級：IP65/IP67（需確認具體型號）。
溫度范圍：-20℃~+60℃（寬溫適應能力）。

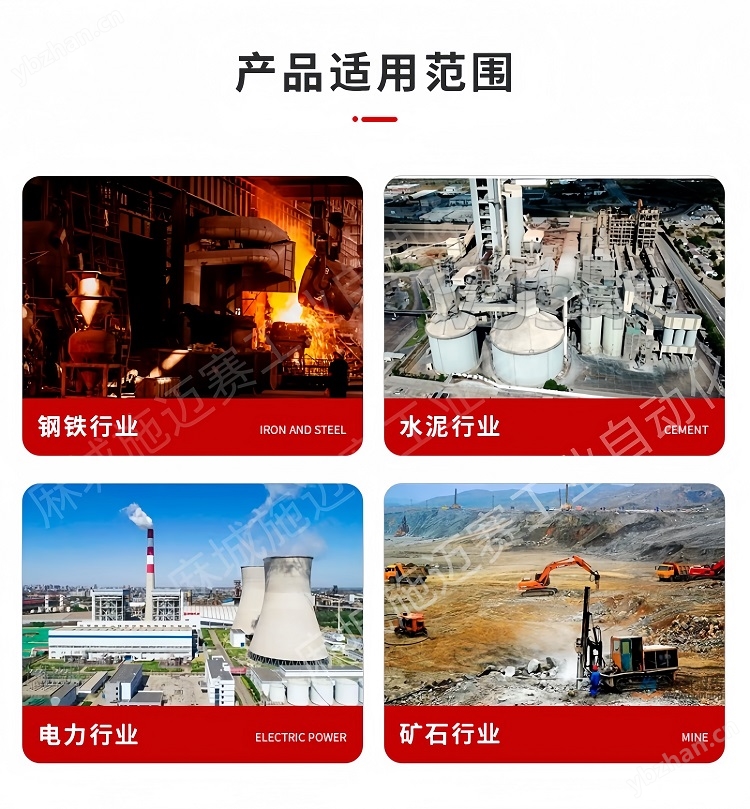

雙向拉繩開關俗稱緊急停機開關。作用于帶式輸送機現場需要停機時，通過開關動作使輸送機停機。雙向拉繩開關廣泛用于鋼鐵、水泥廠、電廠礦山等具有帶式輸送機的礦廠，該產品安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護，它分手動型和自動型，手動型動作后自銷，并有警示牌顯示，須手動復位。自動型自動復位，當緊急事故發生時任意拉動拉繩傳感氣即可停機。
殼體加工方法創意無極限，其方法在鋁合金基礎上改款升級用316不銹鋼，使產品的耐酸堿性能更好，使用壽命更長，目前拉線開關殼體的成型不僅工藝局限于利用不銹鋼材料還可以用SMC復合材質鑄造成型，工藝環節較多、選擇面更廣。
工藝環保，輕便耐壓，外觀新穎，形狀結構，光潔如鏡，
拉繩開關HBN-PCS-N-22-1-4性能穩定可靠、防塵、防震、防潮
拉繩開關的選型與安裝
拉繩開關主要是帶式輸送機在緊急情況下停機的一種保護裝置，在發生緊急情況時可以通過拉繩開關實現對帶式輸送機的快速停機。現階段的帶式輸送機使用多的拉繩開關是無源機械式雙向拉繩開關。在開關設置安裝時拉繩開關固定安裝在帶式輸送機兩側支架上，其中要注意保持間隔（約40m），彼此兩側之間系上拉繩。在帶式輸送機發生意外情況或緊急事故時，設備操作人員可以在帶式輸送機沿線拉動拉繩，使拉繩開關控制帶式輸送機，實現緊急停機。
拉繩開關選型原則
①要根據拉繩開關不同的應用設備，盡量選擇動作靈敏度（操動力）符合設備操作標準的拉繩開關。一般來說，動作拉力一般在100～400N的拉繩開關產品比較符合常規帶式輸送機的使用要求。
②要選擇帶就地動作狀態指示的拉繩開關產品。在實際的設備使用過程中，需要拉繩開關顯示出動作狀態，比較先進的開關還帶有聲光顯示。顯示明顯的開關在設備維修、檢查時比較方便，節約時間，減少維護成本。
③要根據現場設備實際運行情況和運行條件，選擇那些可以實現自動復位或手動復位的開關產品。如果設備在工作運行時現場的操作人員較少，而且皮帶傳輸距離較長，應該選擇那些能夠自動復位的開關。在選擇自動復位的開關設備時，盡可能選擇那些具有動作捕捉記錄的開關設備，這樣在設備運行發生故障或突發情況時，可以為維修技術人員分析故障原因提供詳細的現場資料。
使用環境與使用安裝：本機適宜在環境溫度-25℃～+55℃，相對濕度不大于85%的環境下保持正常工作，如要在酸、咸、鹽性區域工作，用戶在訂購時應加文字說明，以便我廠作進一步處理。開關應平衡安裝在皮帶機架的固定支架上，將覆塑鋼絲繩系在兩端的拉環上，每側鋼絲繩不超過25米，有坡度時應當稍微縮短兩臺拉繩開關的距離，拉繩壓力應適宜，以確保開關可靠復位，建議 每10米加一吊環。我廠可根據用戶所需之規格，提供覆塑鋼絲繩，產品質量可靠。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。
雙向拉繩開關是一種開關型傳感器（即無觸點行程開關）它即有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于各種輸送機機械、電廠、礦山、鋼鐵、化工、冶金、輕工、閥門、鐵路、等各個行業。
