一、概述
孔板、V錐、噴嘴、文丘里、德爾塔巴、威力巴等流量計是典型的差壓式流量計，它們的工作原理相同只是，取差壓的方式不同（即節流件不同），它們具有相同的流量公式（見公式一），組成流量計的基本配置也是一樣的。一個典型的差壓式流量計組成是：節流件（ 孔板、V錐、噴嘴等），差壓變送器、三閥組，壓力變送器，Pt-100鉑熱電阻，智能流量積算儀等。
差壓式流量計主要應用于高溫高壓或非高溫高壓但通徑大于DN300的工況下，能測量蒸汽、氣體及液體等介質，它們的具體使用范圍又有所不同。孔板流量計是的差壓式流量計，得益于標準化生產，曾得到了廣泛的應用；但由于它的壓損大、量程窄、易磨損、有較多替代儀表等原因，它的選用又收到了局限。V錐流量計壓損小、量程寬，是孔板流量計的理想替代產品。噴嘴流量計不易磨損，特別適合鍋爐出口等高溫高壓情況下蒸汽的計量。其它差壓式流量計如文丘里、德爾塔巴、威力巴等在不同的工況下也有選用，也各有利弊。各種差壓式流量計的詳細說明書請與生產廠家郵寄或發郵件。通常在通徑DN300以下（含DN300）、溫度350℃以下，可以選用渦街流量計，它有有很多優點，在本網站渦街流量計章節和流量知識中均有詳細介紹。
二、工作原理和結構

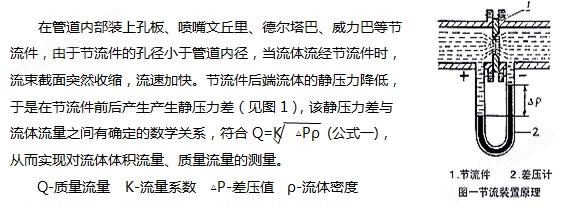

1、工作原理

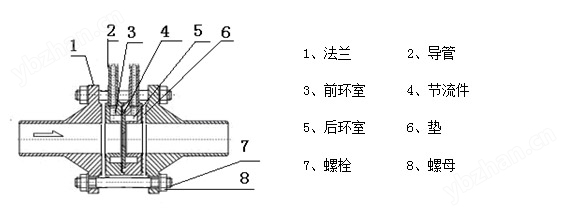

2、典型環室取壓節流裝置示意圖
三、訂貨須知
1、 差壓式流量計訂貨時應填寫咨詢書，咨詢書由用戶填寫，填寫時要逐項填寫準確，通過審查后，不能隨意涂改。
2、 填寫數據必須正確無誤，單位統一，若數據單位不一致，請填寫清楚，以便換算。
3、 測量介質為水和水蒸汽，密度和粘度可不填寫，但油類，溶劑的密度和粘度應填寫。
4、 測量介質為氣體時，對流量，氣體成份、密度、粘度、相對濕度的狀態必須填寫明確，一般氣體的密度，粘度可不填寫，但稀有氣體的密度、粘度必須填寫。
5、 差壓一般應由廠家設計，不用填寫；但如已訂表，可填寫作為參考，若不合理再與需方聯系。
6、 用戶要審慎填寫數據，并對數據負責；廠家根據用戶填寫的數據設計，并對設計數據負責。
四、節流裝置訂貨咨詢書
1、被測介質_____________
2、流量_____________t/h、kg/h、m³/h、Nm³/h 差壓_________ KPa
3、常用流量_____________t/h、Kg/h、m³/h、Nm³/h 常用差壓_________ KPa
4、最小流量_____________t/h、Kg/h、m³/h、Nm³/h 最小差壓_________ KPa
5、壓力_____________MPa 溫度_____________℃
6、常用壓力_____________MPa 常用溫度_____________℃
7、壓力_____________MPa 溫度_____________℃
8、當地平均大氣壓_______KPa 充許壓力損失_________KPa
9、介質密度_____________kg/m³ 工作狀況介質粘度_____________
10、20℃時管道實際內徑_____________mm 外徑×壁厚_____________mm
11、管道材料________________ 節流件處現有直管段長度_____________mm
12、安裝方式（1）水平__________（2）垂直向上__________（3）垂直向下__________
13、是否配壓力補償 是否配溫度補償 是否配流量積算儀
14、積算儀信號輸出
15、____________ 電話______________ 傳真______________
16、單位名稱__________________________
五、差壓式流量計型譜
