GD8314B變送器電流信號配電輸入報警設定器一、特性●提供一組或兩組獨立的輸出報警

GD8314B變送器電流信號配電輸入報警設定器產品詳情

GD8314B變送器電流信號配電輸入報警設定器

一、特性
      ● 提供一組或兩組獨立的輸出報警。當選擇具有兩組繼電器輸出報警時，用戶可設置所需的報警方式，如高/低報警，故障安全/非故障安全報警等。
      ● 可調報警點，通過電位器設定。報警設定通過儀表后面( 安裝卡口附近 )的電位器旋鈕設定調節
      ● 隔離和抗REI/EMI干擾，對地環路、噪聲，無線射頻和電磁干有的防護效果。
      ● 信號變送模擬輸出，當選擇這功能時，將滿足信號的隔離傳輸。
      ● 直流電源供電方式，各通道之間隔離。20~30VDC 的直流電源供電方式，電源-輸入-輸出-報警通道之間隔離。隔離能力1.5KV/1min。
      ● LED 燈指示。面板上帶有電源指示燈。輸出報警狀態指示燈。
二、描述
      ①GD8000系列信號報警設定器主要應用于控制系統報警設定，接收來自于現場變送器、轉換器、溫度傳感器和其它控制設備的信號，將信號進行報警設定。通過信號報警設定器內置的一組或兩組繼電器開關觸點輸出，該繼電器在被監控過程變量超出用戶設定的信號報警范圍時動作。并啟動相連的燈光報警器、聲音報警器或緊急停車系統。這樣，生產工藝過程及控制系統由簡單可靠、獨立的報警和停車系統進行保護。
      ②信號的隔離、變送、模擬輸出功能。便于信號報警設定器將接受的信號經隔離變送，傳輸至 DCS/PLC 系統或其它顯示儀表、數據記錄儀等遠程監控設備。因此，該信號報警設定器是集信號報警、信號變送、隔離功能一體的多功能接口儀表。
三、技術規格

● 產品型號：GD8314B
      型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
●工作電源
      電源電壓：20～30VDC；
      電源指示：通電時，LED 電源燈亮綠色
      電流消耗（24VDC供電時）：40~50mA
● 輸入回路
      變送器信號輸入：變送器信號4～20mA
      驅動變送器的配電電壓：16.5～28V
　　　輸入阻抗：50Ω
● 輸出回路
　　　輸出信號：4~20mA 或 1~5V
　　　電流輸出負載電阻：0~550Ω
　　　電壓輸出時內部阻抗：<500Ω
　　　輸出紋波：< 10mVp-p

　　　輸出繼電器開關觸點
　　　繼電器容量： 24VDC，2A(阻性負載)
　　　繼電器電氣壽命：>10萬次,
　　　響應時間：0~50ms
　　　繼電器觸點可設置為常開或常閉方式，當報警時觸點吸合，正常時觸點斷開。
     當具備有兩組繼電器觸點輸出報警時，用戶可設定上限報警( 高報)和下限報警( 低報)方式。

　　　報警點設定通過電位器旋鈕調節
　　　HS：設定上限報警（高報） LS：設定下限報警（低報）
　　　回滯：量程的1~1.5%
　　　報警燈指示 (輸出報警時)：
　　　OUT1 燈亮, 上限報警（高報），OUT2 燈亮, 下限報警（低報）
● 性能指標
　　　標準精度：±0.2%（負載為100Ω）
      溫度漂移：±0.015%/℃
      熱電偶冷端溫度補償誤差：±1℃
      開機響應時間：< 1s （10～90％）
      電源變化影響：±0.1% （允許電壓范圍）
      隔離能力：輸入-輸出之間 1.5KV,1min ,50Hz
      絕緣電阻：輸入-輸出之間 ≥100MΩ / 500VDC
      抗電磁兼容性：符合IEC61000相關抗電磁標準
● 環境參數
      工作溫度：0～＋60℃
      儲運溫度：－20～＋80℃
      環境濕度：5～＋95％RH（無冷凝）
● 結構及外形尺寸
      結構：卡裝式模塊化表芯ABS 材質機殼拔插式端子
      外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
      整機重量：約115g

四、型號選擇

　　訂貨須知
        1. 參照選型舉例，正確規范書寫訂貨型號代碼。
        2. 若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
       舉例 1：
                  輸      入：變送器4～20mA（帶配電）
                  輸      出：4~20mA,帶兩組報警輸出
                  訂貨代碼為：GD8314B-A-A2
五、外形尺寸、安裝圖
     ● 安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ● 典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。

● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

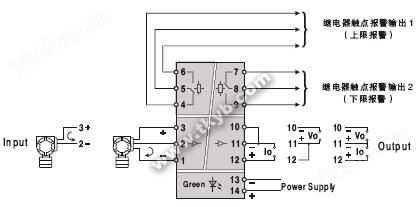

六、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
