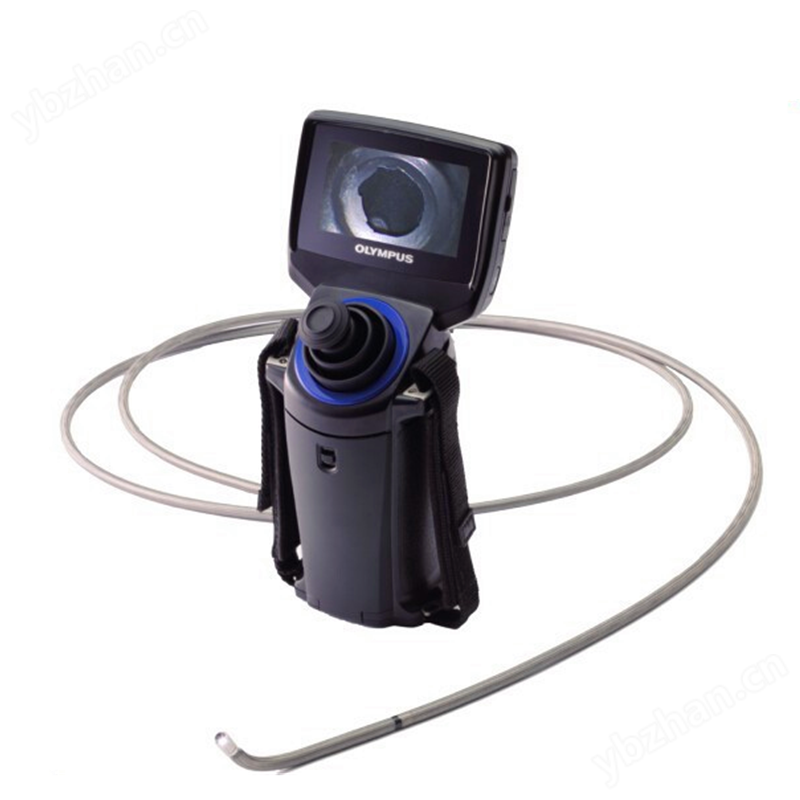

IV0620C工業內窺鏡
|
☆測量范圍：12 至150 mm
|
☆工作頻率：φ 6.2 mm
|
☆檢測精度：5 W
|
☆示值誤差：1mm
|
產品簡介
----------------------------------------------------------------------
手掌大小的C系列內窺鏡是奧林巴斯家族的能用于快速簡易檢測的視頻內窺鏡。除了明亮清晰的圖像之外，鎢鋼絲外編織層保護耐磨插入管還自帶無二的彈簧頸部和搖桿控制的精確導向。
C系列視頻內窺鏡價值所在
C系列視頻內窺鏡提供高價值低成本，高工作負載，和強大的服務支持。
初期低投資
初期低投資盡管C系列視頻內窺鏡價格低廉，但是它是以奧林巴斯的技術基礎而開發的。奧林巴斯是擁有超過100年的光學和40年的內窺鏡檢測經驗的技術。的奧林巴斯C系列提供了值得信賴的質量、耐用性和低價保證。
高工作負載
C系列使用方便、耐用結構和輕巧便攜的特點保證了的工作量。支持120分鐘連續檢測時間 (電池供電)。這種可靠的視頻內窺鏡足以保證投資回報。
客服網絡
奧林巴斯在美洲、歐洲和亞洲都有服務中心。我們訓練有素的工作人員提供了的支持服務。
C系列產品特征
C系列視頻內窺鏡旨在對難以到達的區域提供快速和簡單的檢查。此款奧林巴斯入門級視頻內窺鏡提供了的清晰度，耐用性和的鏡片以獲得你所需要的圖像。該產品是為您需要使用的任何領域而開發，并且保留了高價格機型的部分特點。C系列內窺鏡將會節省您的時間和金錢。
輕巧和便攜
緊湊型機身
C系列內窺鏡重量輕并符合人體工程學設計以適合左右手的手掌，而且增加了一個方便靈活的肩帶。
電池供電
鋰離子電池供電的C系列內窺鏡提供120分鐘的不間斷檢查。方便的主機充電模式使得C系列隨時待命接下來的檢查。
*請使用C系列專用電池BN-VF815UWIE。
手提箱
C系列手提箱小巧而重量輕，并擁有所有用于檢測的工具。堅固的手提箱保護內窺鏡免受在往返檢測現場運輸過程中的損壞。攜帶此手提箱出差更快捷更安心。
任何人都可以使用
通過操縱搖桿容易控制
由拇指驅動的搖桿提供導向控制并能達到120°彎曲角度。結合奧林巴斯的專用彈簧頸管設計，插入管可以很容易地通過狹小空間，在障礙物和彎曲部位附近將攝像頭準確定位在目標上。
圖標驅動菜單
C系列專門設計了一個直觀的用戶界面。由于該界面簡單方便，所以無論專家級還是初學者都可以順利地使用C系列檢測缺陷。不需要特殊的訓練。
直觀的觸摸屏
在C系列觸摸屏上單擊一下就能立刻訪問圖標菜單中許多特性并完成檢驗。
語言包括:
英語，德語，法語，意大利語，西班牙語，葡萄牙語，俄語，波蘭語，簡體和繁體中文，韓語和日語。
| 觸摸屏菜單 | |
| ZOOM | 用 3x數字變焦近距離觀看。 |
| BRT | 快速設置目標圖像的亮度。C系列自動設置曝光和增益控制。 |
| VIEW/THUMBNAIL | 從拍攝的所有圖像庫中快速檢查張圖像。 |
| LIGHT | 通過打開/關閉高功率LED節省電量。 |
| MENU | 訪問簡單易用菜單。 |
| 標題 | 使用屏幕鍵盤標注你的檢測圖像。清晰有效地傳達和組織你的檢測情況。 |
| 白平衡 | 通過在屏幕上單擊優化圖像色彩平衡。 |
| 刻度顯示 | 提供一個網格板來幫助測量平面，或透視網格來衡量在一個對象中的距離。使用觸摸屏直接在圖像上繪制進行突出顯示或注釋。 |
| 安裝 | 通過選擇圖像如何拍攝和排版使你的C系列個性化。使用設置菜單選擇使用語言。 |
在C系列產品背面設有拍照和錄制按鈕
保持快速、高效檢查。C系列的背面的按鈕可以凍結圖像，拍照或開始視頻錄制。
能夠觀察任何位置、任何目標
末端CCD/LED
檢查零件內部或不能直接看到區域的缺陷如毛刺和裂縫。C系列視頻內窺鏡的性能是以奧林巴斯光學技術和精密設備專業知識為基礎的。通過結合8亮度設置，減少眩光、高強度LED和光敏感CCD相機芯片技術，視頻內窺鏡捕獲到理想亮度的圖像。白色LED照明燈純度結合的奧林巴斯光學技術確保能夠捕獲最自然的色彩和圖像并傳遞到3英寸VGA顯示器。不管是在高度反光的金屬上尋找缺陷還是在一個黑暗的管道內尋找腐蝕，該款視頻內窺鏡都能捕捉到你想要的圖像。
HDMI 連接
從C系列HDMI視頻輸出端口在大屏幕上放映圖片讓人印象深刻。使用自帶的HDMI線纜將圖像傳輸到寬屏幕以顯示圖像。
*請使用C系列HDMI電纜附件。
*請使用帶有HDMI終端的顯示屏并支持720×480分辨率和60 Hz刷新速率。
SDHC 存儲卡
JPEG格式的圖像或MPEG - 4視頻文件可以存儲在SDHC存儲卡中。在清空文件之前，SDHC存儲卡可以傳輸圖像或視頻到電腦。另外，C系列主機可以通過USB線纜直接連接。
* C系列支持4 - 32 GB SDHC存儲卡，類別6或以上。
*每1GB可記錄大約6500張圖片或約55分鐘視頻
長效設計
C系列是專為長效使用而設計的，耐磨插入管由鎢鋼絲外編織層保護。末端專用彈簧頸管設計降低了通過狹小彎曲部位時的壓力。末端保護罩在老化時可以輕松替換。因此，可以利用最少停機時間做更多的檢查。
靈活和耐用的插入管
插入管由四層保護組成以提供長期耐久性。兩層不銹鋼層、一層防水層和鎢鋼絲外編織層相結合的插入管比單獨不銹鋼保護插入管耐磨100倍。
輕松更換保護罩
末端保護罩在陳舊時可以輕松替換。因此，可以利用最少停機時間做更多的檢查。
客戶支持
奧林巴斯在美洲、歐洲和亞洲都有服務中心。我們訓練有素的工作人員提供了的服務。奧林巴斯建議進行C系列內窺鏡注冊登記以獲得更新資料和所有產品相關信息。
應用領域
C系列視頻內窺鏡設計目的是在工廠維護、綜合制造、公共安全、汽車、發電和航空等各領域進行操作。由于其高性價比，您可以將C系列添加到您的檢測儀器中作為日常使用快速檢查。
汽車
C系列視頻內窺鏡的特點是具有耐用耐磨的插入管，這是在制造過程中檢查發動機零部件和汽車零部件的選擇。C系列視頻內窺鏡還可以用于日常維護檢查。
如果用于檢測燃油噴嘴和小直徑孔的液壓組件，奧林巴斯提供了IPLEX TX視頻內窺鏡。
綜合制造
C系列視頻內窺鏡具有耐用性和成本效益好的特性。它可以設計集成在任何制造過程中。靈活的插入管，易于使用的觸摸屏和高清圖片分享使得視頻內窺鏡成為任何制造檢測系統寶貴的資產。
對于需要進入狹小空間(例如4毫米) 檢查，側視圖，對小故障或部件進行可靠的測量，或較大空腔需要充足的照明，奧林巴斯提供IPLEX RT視頻內窺鏡。
發電
電池供電C系列視頻內窺鏡是輕便緊湊型。由于具備方便攜帶的手提箱，視頻內窺鏡可以帶到任何地方。它的便攜性使它適合在日常維護檢查中快速檢查管道和閥門。
在如熱交換器、鍋爐等應用中，奧林巴斯提供了IPLEX長管檢測解決方案。
對于檢查發電渦輪機，奧林巴斯提供了IPLEX RX 視頻內窺鏡。
工廠維護
因為在插入管的結構中包含防水層，油類不會影響視頻內窺鏡的性能。這個特性使得C系列視頻內窺鏡成為檢查油泵和操作閥的工具。攜帶這個便攜式裝置在工廠中做快速檢查確保一切工作以率正常運行。
對于如水箱或管道等大空間檢查，奧林巴斯提供了IPLEX RX 視頻內窺鏡。
公共安全
簡單易用的觸控板使C系列視頻內窺鏡成為邊境財產安全檢查和海關檢測的理想選擇。
對于在荒涼的環境中或可攜帶性方面很重要的地方，奧林巴斯提供了IPLEX UltraLite視頻內窺鏡。
航空
C系列視頻內窺鏡可以將高質量圖像記錄在它的SDHC存儲卡中，這是檢查飛機機身或飛機上其他組件的理想選擇。
如果是檢查燃氣輪機或輔助動力裝置(APU)，奧林巴斯提供了IPLEX FX視頻內窺鏡。
技術規格
| 主要技術指標 | |||
| 光學系統 | 視野 | 90° | |
| 視野方向 | 向前 | ||
| 景深 | 12 至150 mm | ||
| 照明 | LED 位于末端 | ||
| 末端 | 外徑 | φ 6.2 mm | |
| 末端剛性部分長度 | 14.6 mm | ||
| 角度 | 上、下、左、右各120° | ||
| 柔性部分 | 外徑 | φ6.2 mm | |
| 總長度 | 2 m | ||
| 主機 | 外形尺寸 | 98 （寬）x 209 （高）x 89 （深）mm （不含插入管和電纜） | |
| 重量 | 不含電池 | 約650 g | |
| 含電池 | 約735 g | ||
| LCD 面板 | 3.0” 16:9 寬型VGA | ||
| 輸入/ 輸出連接器 | HDMI 輸出端子 | HDMI 迷你端子（C 型） | |
| USB 連接器 | 迷你USB、B 型 | ||
| 電源 | 電池 | 型號:BN-VF815UWIE | |
| 交流電適配器 | 型號:UIA324-12 | ||
| 功耗 | 5 W （由交流適配器供電時） | ||
| 錄制媒體 | SDHC 卡（6 級或更高，4 GB 至32 GB） | ||
| 靜像 | H640 x V360 （像素），JPG 壓縮（兼容Exif2） | ||
| 動畫 | H640 x V360 （MP4 格式，AVC/ H.264 壓縮） | ||
| 手提箱尺寸和重量 | 外形尺寸 | 498 （寬） x 165 （高） x 335 （深）mm | |
| 重量 | 約2.4 kg （裝配全部物品：約3.9 kg） | ||
| 制造商 | 奧林巴斯公司, 日本東京 | ||
[參考]
• 雖然用本儀器錄制的圖像可以在電腦等設備上顯示，但是不支持在本儀器上播放用數碼相機或電腦等錄像設備錄制的圖像。
• 要在電腦上播放由本儀器錄制的動畫，電腦上必須安裝有Windows Media Player12 或更高版本。
• 本文件中的公司和產品名稱均為專有商標或注冊商標。
• SDHC 徽標是SD-3C, LLC 的商標。
• HDMI、HDMI 高清晰度多媒體接口以及HDMI 標志是HDMI Licensing, LLC 在美國和其他國家的商標或注冊商標。
| 工作環境 | ||
| 工作溫度 | 插入管 | 空氣中:-25°C 至80°C |
| 除上面以外的其他部分 | 空氣中:-10°C 至40°C （電池供電運行） | |
| 工作大氣壓力 | 插入管 | 空氣中: 正常壓力（1013 hPa） |
| 除上面以外的其他部分 | 空氣中: 正常壓力（1013 hPa） | |
| 工作高度 | 整機 | 海拔: 2000 米 |
| 工作環境濕度 | 整機 | 15% 至90% （相對濕度） |
| 液阻 | 插入管 | 暴露在機油、輕油或5% 鹽溶液中不會出現問題。 |
| 除上面以外的其他部分 | ||
| 防水 | 插入管 | 防水結構。可在水下使用。 |
| 除上面以外的其他部分 | 不能在雨中或水下使用。 | |
| 污染度 | 整機 | 2 （包括交流電適配） |
[注意]
• 滿足工作環境規范并不構成防止本設備損壞或故障的任何保證。
• 在室內環境中（在環境溫度下）使用交流適配器。
電池供電
鋰離子電池供電的C系列內窺鏡提供120分鐘的不間斷檢查。方便的主機充電模式使得C系列隨時待命接下來的檢查。
*請使用C系列專用電池BN-VF815UWIE。
