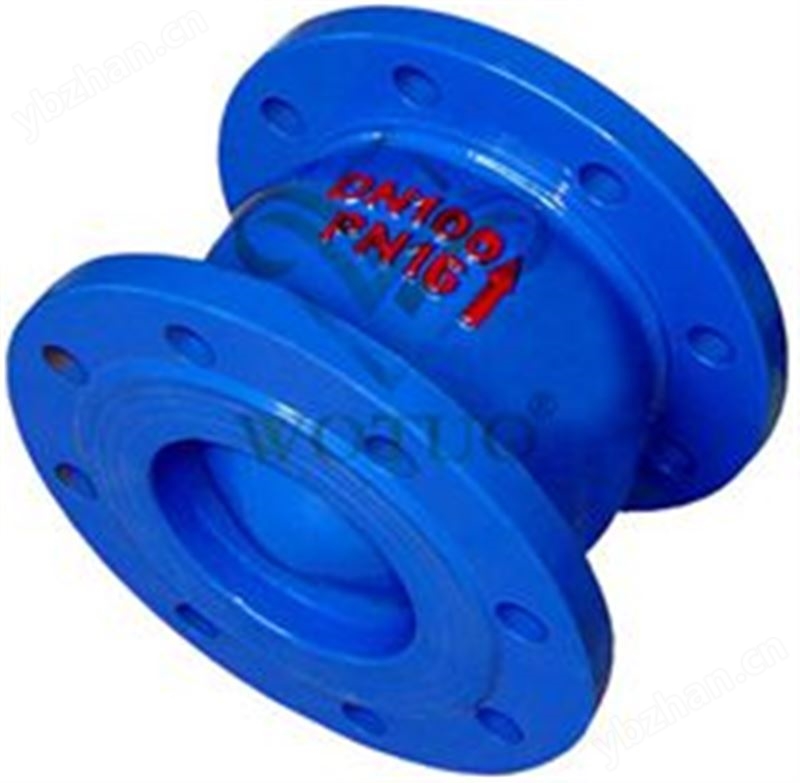

消防立式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的止回閥，又稱逆止閥、單向閥、逆流閥、和背壓閥。消防立式止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。
一、消聲止回閥檢驗標準
| 消聲止回閥型號 | DRVZ/T-10 | DRVZ/T-16 | DRVZ/T-25Q |
| 公稱壓力 | PN1.0MPa | PN1.5MPa | PN2.5MPa |
| 公稱通徑 | DN50～DN300(mm) | ||
| 工作壓力 | 1.0MPa | 1.6MPa | 2.5MPa |
| 密封試驗壓力 | 1.1MPa | 1.76MPa | 2.75MPa |
| 殼體試驗壓務 | 1.5MPa | 2.4MPa | 3.75MPa |
二、消聲止回閥主要零部件
| 零件名稱 | 材料 |
| 閥體、導流體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥座、軸瓦、閥瓣、軸 | 青銅或鉻不銹鋼 |
| 彈簧 | 不銹鋼 |
三、消聲止回閥連接尺寸PN10
| 公稱通徑 | L(mm) |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 240 |
| 125 | 300 |
| 150 | 350 |
| 200 | 450 |
| 250 | 500 |
| 300 | 550 |
| 350 | 575 |
| 400 | 600 |
| 450 | 650 |
| 500 | 700 |
四、消聲止回閥安裝和使用
1,本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2,安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3,安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4,本閥門安裝在水平管道上，閥蓋向上。
