產品功能
Prodigy UFS4.0協議分析儀可捕獲和調試主機與被測設計(DUT)之間的通信。它是同類產品中基于值的分析儀，可捕獲和調試MPHY、UniPro 和UFS協議層的數據。它允許對UFS層、UniPro層和 MPHY層進行即時解碼，并能靈活地在這些協議層之間關聯解碼數據。
Prodigy UFS4.0協議分析儀提供跨MPHY、UniPro和UFS協議層的協議數據捕獲和調試功能。它能對UFS、UniPro和MPHY層進行即時解碼，并能靈活地在這些協議層之間關聯解碼數據。支持 PWMG1 至 HSG5B 數據速率以及兩個TX和兩個RX通道解碼。有源探頭對被測設備（DUT）的電氣負載最小，捕獲協議數據時不會影響被測設備（DUT）的性能。支持雙線數據，對 UniPro和UFS數據進行全面的即時解碼，可驗證UFS主機和設備之間的通信。
主要特征
l 支持 MPHY 5.0、UniPro 2.0 和 UFS v2.1/3.1/4.0 版本
l 支持 PWM G1 至 G7 和 HS G1、2、3、4、5 速率 A 和 B 系列
l 支持一個/兩個數據通道（2 個 TX 和 2 個 RX）
l 通過向主機持續傳輸協議數據流，可靈活捕獲超大數據量，16GB 內置采集內存可現場升級至 64GB。
l 基于硬件的可調整大小的圓形緩沖區，具有前/后觸發功能。
l 可靈活解碼16GB緩沖區中的選定數據。
l 焊接式有源探頭提供高信號保真度。
l 在 MPHY、UniPro 和 UFS 層進行解碼。
l 基于 MPHY、UniPro 和UFS層數據包內容觸發。
l 在觸發事件處觸發輸出信號，可以觸發示波器等其他儀器。
l 使用USB 3.0連接主機系統。
l 使用GbE接口升級硬件固件的靈活性為現場升級FPGA固件提供了便利。
l 解碼后的數據包可導出為文本文件，以便進一步分析。
l 重量輕，可用于現場/實地測試。
產品設置

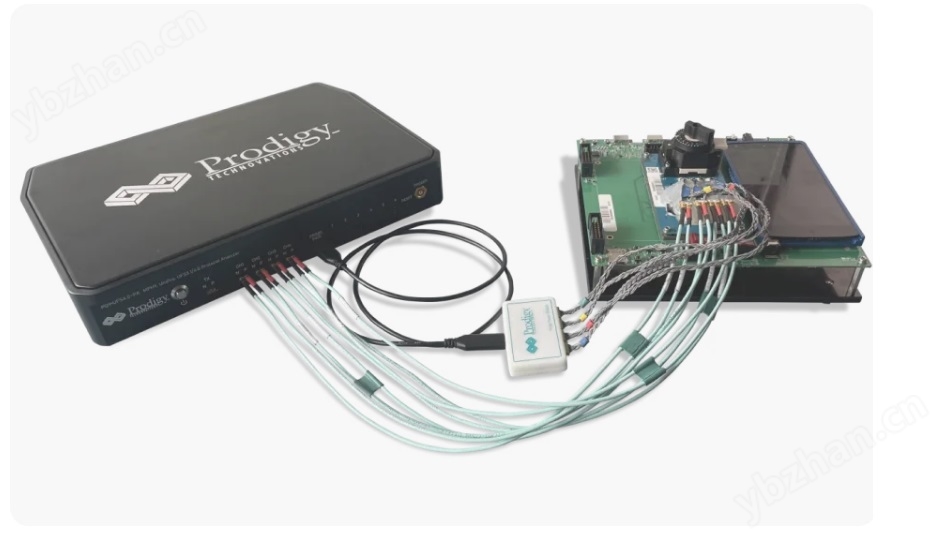

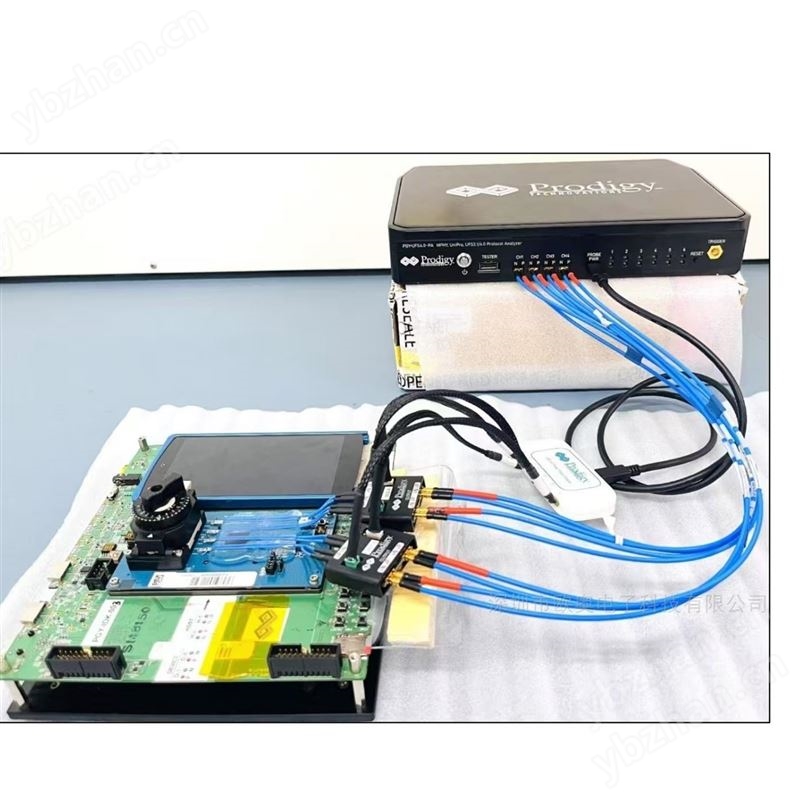

PGY-UFS4.0-PA使用mSMP Flexi同軸電纜與焊頭連接。有源探頭由一個電源模塊供電，該模塊由 PGY-UFS4.0-PA供電。協議分析儀通過USB3.0接口與主機連接。高速主機連接和16GB緩沖區可將協議數據流持續傳輸到主機固態硬盤和存儲設備中更長的時間。軟件提供多種視圖，如 MPHY 視圖、UniPro視圖和UFS視圖。每個視圖都列出了相應的協議數據包及其詳細信息，并與各層相關聯，以便于調試。分析儀重量輕，便于實地考察時攜帶。
UFS 協議層

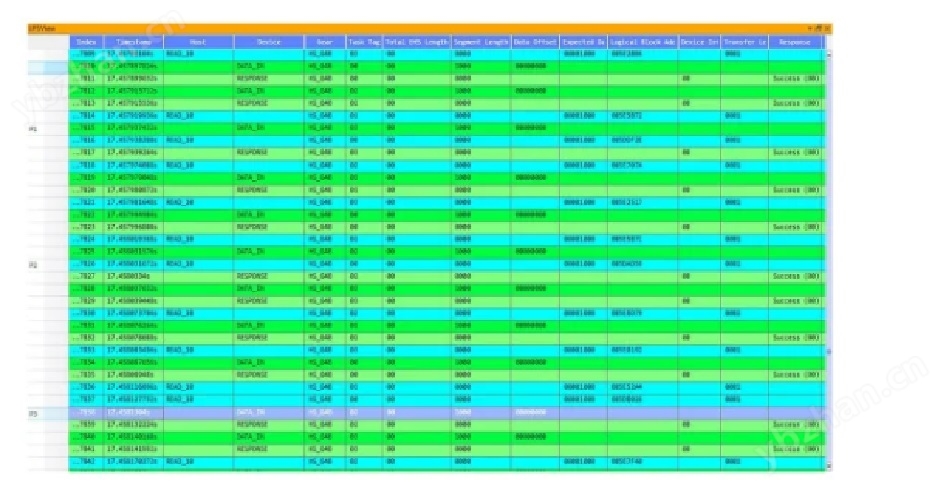

PGY-UFS4.0-PA軟件可在列表窗口中顯示每個UFS數據包參數。右鍵單擊可列出所有數據包參數供用戶選擇。用戶可以對字體或背景顏色進行顏色編碼，以方便識別每個UFS數據包。
PACP 和 Unipro 觀點

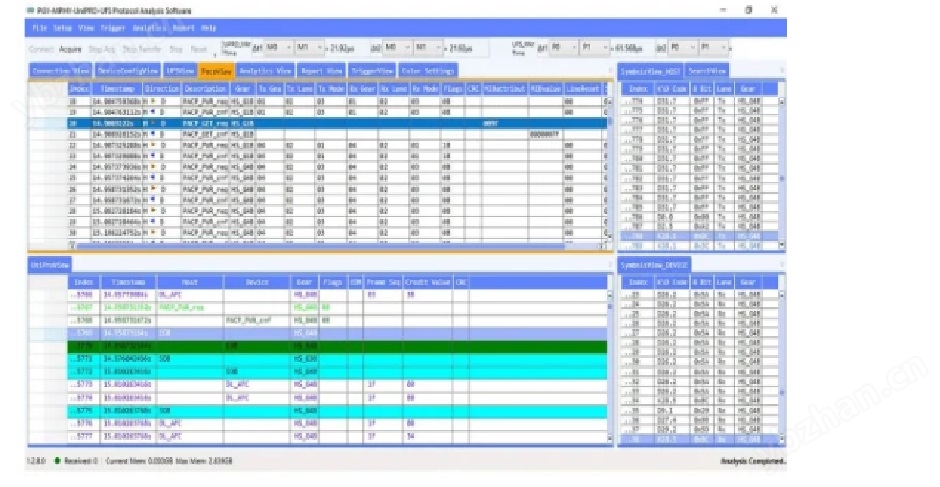

PGY-UFS4.0-PA軟件將PACP數據包分開顯示，便于分析電源模式更改數據包和與UniPro 數據包的鏈接。除了用戶可選擇DL_Data和AFC/NACK 數據包詳情外，用戶還可在UniPro 視圖中查看MPHY狀態停滯、準備和同步信息。

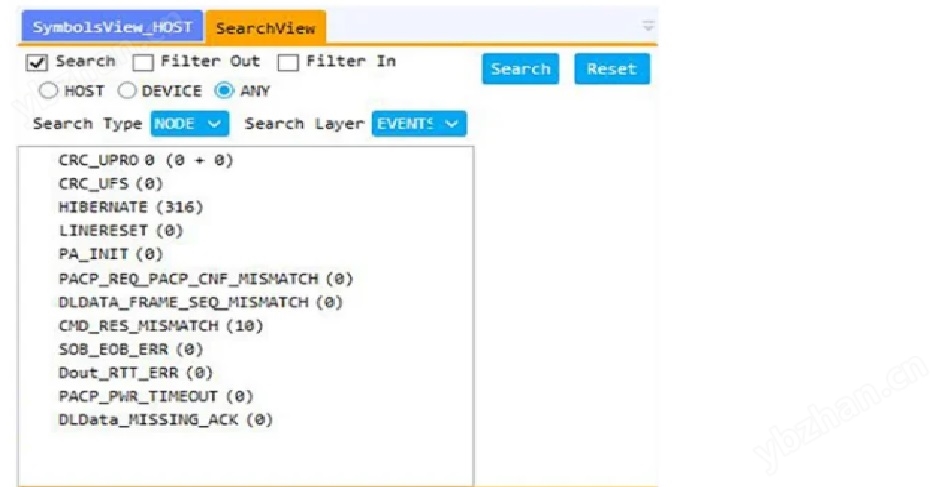

錯誤事件、搜索和篩選
PGY-UFS3.X-PA軟件進行實時解碼并列出所有事件。事件列表如圖所示。用戶可以輕松注意到捕獲的協議數據中的錯誤。在大型緩沖區捕獲中，要找到錯誤極其困難。但是，PGY-UFS3.X-PA 軟件在解碼捕獲數據的同時列出事件，從而簡化了這一過程。Search and Fliter 可讓您在協議列表窗口中直接查找錯誤事件或UFS或UniPro或PACP數據包。通過“濾入 “和“濾出“功能，可在協議列表窗口中輕松查看感興趣的數據。

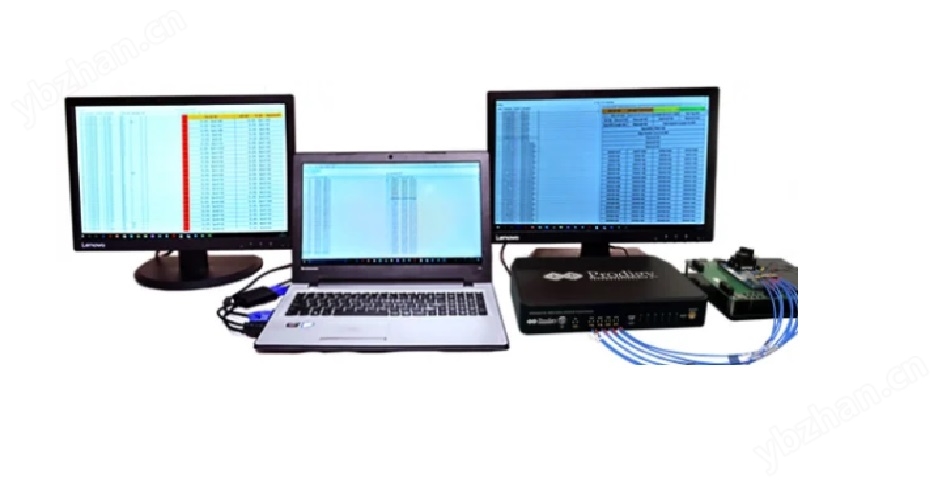

使用多視圖進行綜合協議分析
PGY-UFS4.0-PA 提供用于連接主機的 USB3.0 接口。高速主機連接可將協議數據流長時間持續傳輸到主機硬盤和存儲器。軟件提供多種視圖，如MPHY視圖、UniPro 視圖和UFS視圖。每個視圖都列出了相應的協議數據包及其詳細信息，并與各層相關聯，以便于調試。
PGY-UFS4.0-PA 協議分析儀易于使用的界面縮短了協議分析時間。協議解碼列表的時間戳視圖便于查看主機和設備之間的協議活動。只需點擊一下按鈕，用戶就能查看每個數據包的解碼情況和預期功能。浮動窗口軟件架構允許用戶在不同的監視器上查看每個協議層，便于調試。從UFS到MPHY層的每個選定數據包的自相關性簡化了調試工作。
規格
Data Rates Supported | PWM G1 to G7, High Speed Gear 1, Gear 2, Gear 3 and Gear 4, Rate A and B, Gear 5 Rate A and B |
Link width | Configurable for 1TX/1RX or 2TX/RX |
Lanes supported | Two data lanes (2 TX and 2 RX) |
Probes | Solder Down Active Probes (Standard) CTLE Probes(Solder Down/mSMP), Power Divider, Raised PCB Interposer |
Protocol Decode | UFS, MPHY and UniPro layers |
Protocol supported | UFS v2.1/v2.2/3.1/4.0 MPHY 3.0/4.0/4.1/5.0 UniPro 1.6/1.8/2.0 |
Signal swing | 400mV |
Trace Capture Size | Supports Continuous streaming of Protocol data to Host computer SSD/HDD. Internal acquisition memory of 16GB expandable up to 64GB |
Trigger | Based MPHY, UniPro, UFS Packets |

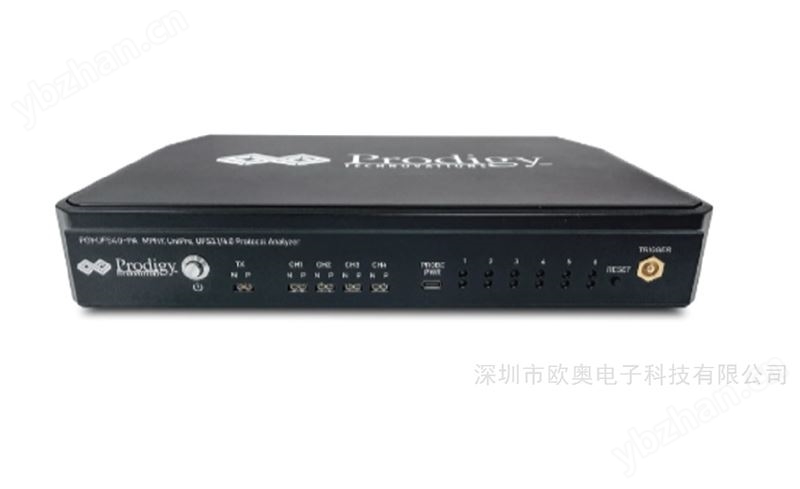

Front Panel Connectors | Interface for Active probes. Trigger in/out SMA connectors |
Interface for Host Computer | USB3.0 and Gigabit Ethernet (G?e) interface |
Host Computer Requirements | Operating System: Windows 7/8.0/8.1/10 6bit RAM: minimum of 8GB, but the product would give a faster response for 32GB Storage: capacity of 100GB should be available in the hard disk drive. (Users can use more storage based on trace storage requirement) Display resolution: 1024x768 Interface: Host computer should support USB 3.0 or Gigabit Ethernet (G?e) interface |
Temperature (Operating) (Non-Operating) | +0 °C to +50°C (32°F to 122 "F) -20 °C to +60 °C (-4 °F to 140 °F) |
Dimension | (W x H x D) (20.5X5X25) cms |
Weight | Approx. 2.5Kg |
Power Requirement | 12V, 3A DC Power Supply (AC/DC Supplied along with Analyzer) |
ESD | Regulatory CE marked and RoHS compliant |
觸發器規格
堆棧 | 協議分析器 | 數據包類型 |
鏈接啟動順序 | (TRG_UPRO0) | |
(TRG_UPRO1) | ||
(TRG_UPRO2) | ||
UniPRO | 物理層能力適配器數據包 (PCAP) | PACP_PWR_reg |
PACP_PWR_cnf | ||
PAC_Cap_ind | ||
PACP_Cap_EXT1_ind | ||
PACO_EPR_ind | ||
PACP_TestMode_req | ||
PACP_GET_req | ||
PACP_GET_cnf | ||
PACP_SER_req | ||
PACP_SET_cnf | ||
PACP_TEST_Data_0 | ||
PACP_TEST_Data_1 | ||
PACP_TEST_Data_2 | ||
PACP_TEST_Data_3 | ||
數據鏈路數據包 | SOF | |
EOF | ||
EOF_ODD | ||
EOF_EVEN | ||
COF | ||
AFC/NAC | ||
交通等級 0/交通等級 1 | ||
外勤部 | UFS 層數據包 | NOP IN |
NOP OUT | ||
命令 | ||
回應 | ||
任務管理請求 | ||
任務管理響應 | ||
準備轉移 | ||
準備轉移 |

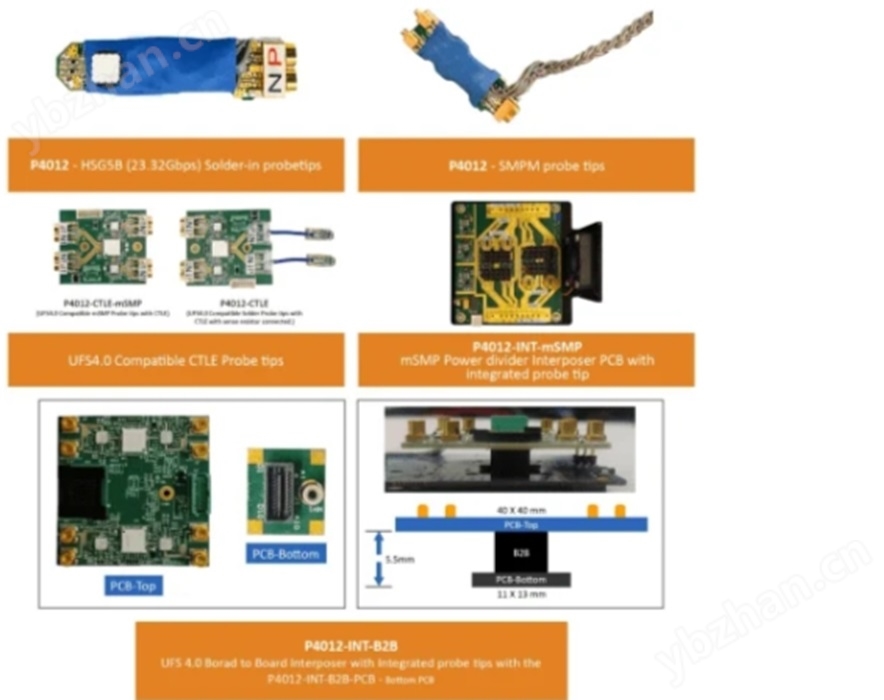

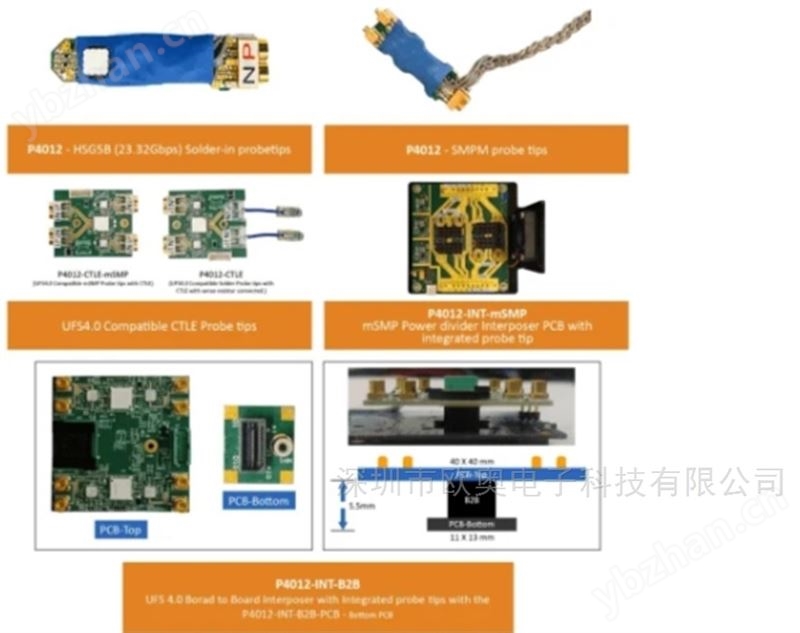

UFS 探測解決方案
PGY-UFS4.0-PA UFS4.0協議分析儀提供用于連接主機的USB3.0接口。高速主機連接可將協議數據流長時間持續傳輸到主機硬盤和存儲器。軟件提供多種視圖，如MPHY視圖、UniPro 視圖和UFS視圖。每個視圖都列出了相應的協議數據包及其詳細信息，并與各層相關聯，以便于調試。
PGY-UFS4.0-PA UFS4.0協議分析儀易于使用的界面縮短了協議分析時間。協議解碼列表的時間戳視圖便于查看主機和設備之間的協議活動。 只需點擊一下按鈕，用戶就能查看每個數據包的解碼情況和預期功能。浮動窗口軟件架構允許用戶在不同的監視器上查看每個協議層，便于調試。從UFS到MPHY層的每個選定數據包的自相關性簡化了調試工作。
